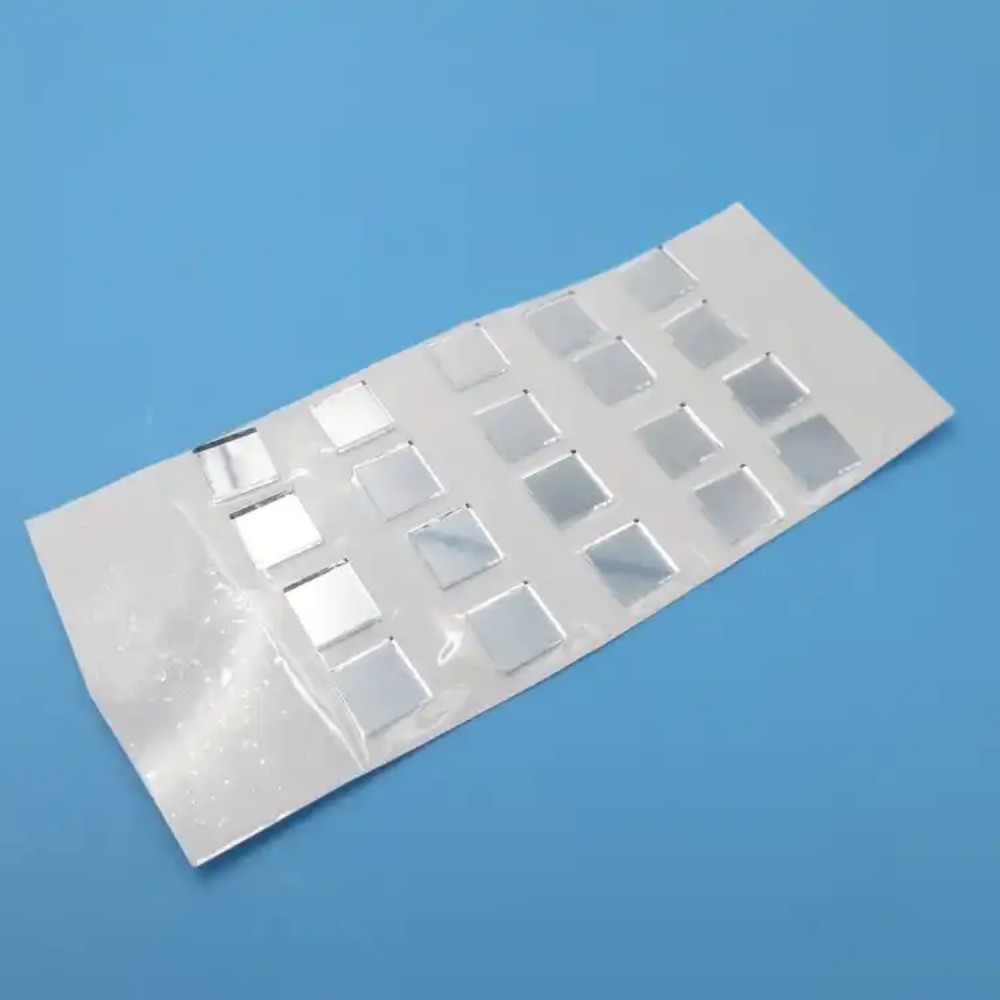

Verre de filtre à encoche optique personnalisé 405 nm
Un verre filtre à encoche optique personnalisé de 405 nm est un filtre optique de haute précision conçu pour bloquer, ou « entaille », une bande de lumière très étroite centrée à 405 nm tout en transmettant des longueurs d'onde de chaque côté de cette bande. La spécification « FWHM20nm » définit la largeur de cette bande bloquée. Ce filtre est « personnalisé », ce qui signifie que ses paramètres peuvent être adaptés pour être intégrés dans des systèmes optiques spécifiques.
Spécifications clés décodées :
1. Fonction de filtre d'encoche :
· Contrairement aux filtres passe-bande (qui transmettent une bande étroite), un filtre coupe-bande fait le contraire. Il s'agit d'un filtre coupe-bande qui rejette une plage spécifique et étroite de longueurs d'onde et transmet des longueurs d'onde plus courtes et plus longues. Considérez-le comme un barrage spectral hautement sélectif.
2. Longueur d'onde centrale (CWL) à 405 nm :
· Le filtre est conçu pour cibler la longueur d'onde de 405 nm, qui est une ligne laser violet foncé couramment émise par les diodes laser au nitrure de gallium (GaN). Cette longueur d'onde spécifique est essentielle dans de nombreuses applications biomédicales, industrielles et scientifiques.
3. FWHM 20 nm (pleine largeur à moitié maximum) :
· C'est le paramètre le plus important définissant la largeur de l'encoche. FWHM20nm signifie que la largeur de la bande bloquée est de 20 nanomètres, mesurée au point où la transmission du filtre chute à 50 % de son minimum. En termes plus simples, il bloque de manière agressive la lumière d’environ 395 nm à 415 nm.
4. « Verre » et construction :
· Le terme « Verre » indique qu'il s'agit probablement d'un filtre hybride. Il combine un substrat de verre coloré avec des revêtements interférentiels avancés en couches minces.
· Substrat en verre : fournit un blocage large et inhérent des longueurs d'onde hors bande, ajoutant ainsi de la robustesse.
· Revêtements d'interférence : ces revêtements multicouches déposés sur mesure créent une encoche précise et étroite à 405 nm. Cette combinaison garantit des performances et une durabilité supérieures par rapport aux solutions de revêtement uniquement.
Caractéristiques de performance typiques :

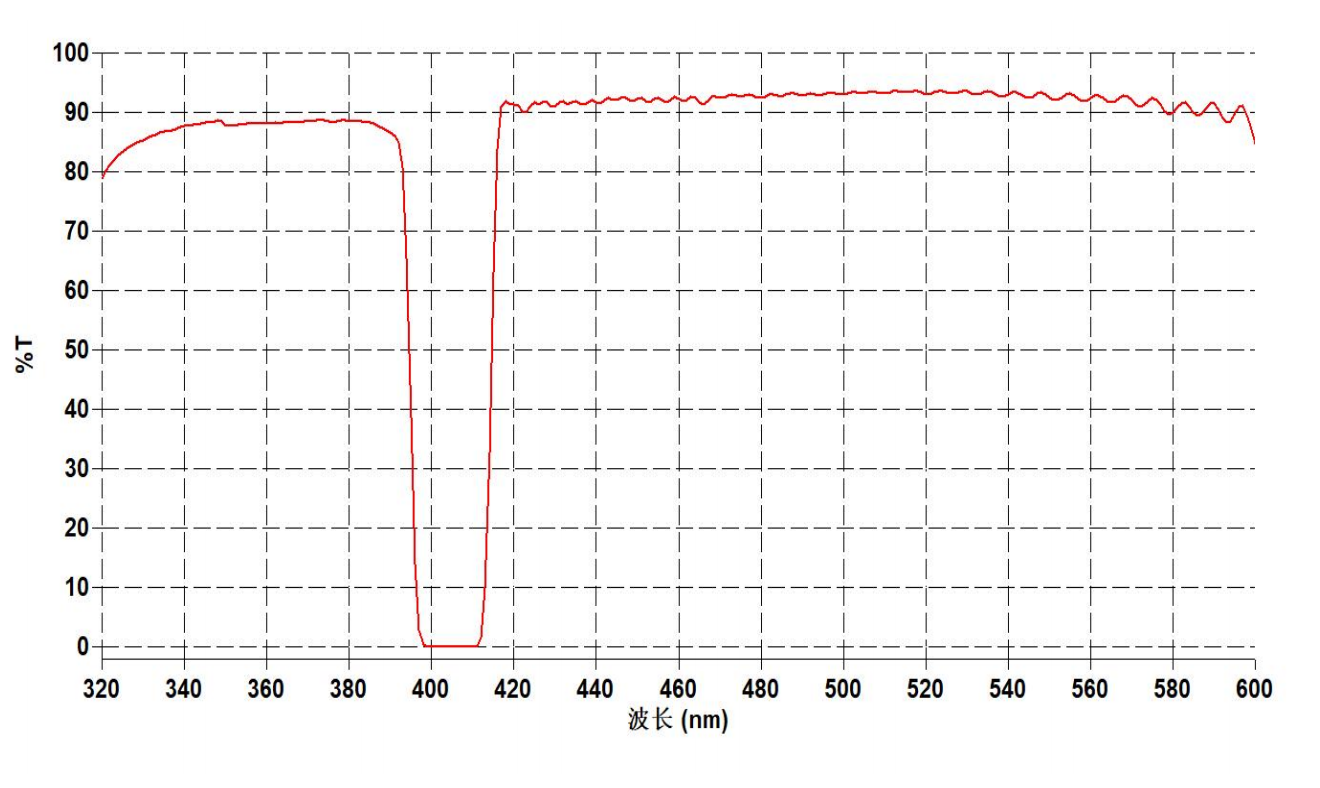

· Bande de blocage (encoche) : rejet extrêmement élevé (généralement densité optique 4 ou supérieure, OD4+) à 405 nm ± 10 nm. Cela signifie qu'il bloque >99,99 % de la lumière ciblée de 405 nm.
· Bandes de transmission : transmission élevée (souvent > 90 %) dans les bandes passantes (par exemple, 300-390 nm et 420-700 nm+).
· Raideur : La transition du blocage à la transmission est très nette, résultat de la conception du revêtement personnalisé.
Applications principales : Ce filtre est essentiel dans les applications où une puissante source de 405 nm doit être isolée de sa propre émission ou réflexion :
· Spectroscopie Raman : Il s'agit d'une application phare. Le laser 405 nm est une source d’excitation courante. Le filtre coupe-bande est placé dans le chemin de détection pour bloquer la lumière laser diffusée incroyablement intense de 405 nm, permettant ainsi au faible signal Raman (qui est décalé vers des longueurs d'onde plus longues) d'être détecté avec un rapport signal/bruit élevé.
· Microscopie à fluorescence : utilisée pour séparer la lumière d'excitation de 405 nm du signal d'émission de fluorescence à longueur d'onde plus longue de colorants comme le DAPI, empêchant ainsi la lumière d'excitation de submerger le détecteur.
· Systèmes laser : nettoyage d'une source de lumière en supprimant des lignes de plasma laser spécifiques ou des émissions secondaires à 405 nm.
· Bio-instrumentation et analyse : tout système utilisant un laser de 405 nm pour la détection ou l'analyse lorsqu'une isolation spectrale précise est requise.
Résumé : Essentiellement, le verre de filtre à encoche optique personnalisé de 405 nm FWHM20nm est un composant essentiel pour :
· Pureté spectrale : Isolation des signaux faibles de la lumière laser intense.
· Amélioration du rapport signal/bruit (SNR) : amélioration considérable de la sensibilité de détection en rejetant la lumière interférente.
· Intégration du système : sa nature personnalisée permet une optimisation dans des instruments OEM spécifiques.
Il s'agit d'un outil indispensable pour les ingénieurs et les scientifiques travaillant avec la technologie laser 405 nm, permettant des mesures et des analyses de précision qui seraient autrement impossibles.
Haian Subei Optical Glass Factory est spécialisée dans la production d'une gamme complète de verres filtrants optiques de haute précision, notamment du verre filtrant à revêtement avancé, du verre filtrant passe-bande optique et du verre filtrant à interférence étroite. Notre gamme de produits comprend également du verre filtrant à revêtement passe-haut, du verre filtrant passe-bande à longueur d'onde courte, du verre filtrant dichroïque et du verre filtrant ND à revêtement, répondant à diverses applications dans les systèmes d'imagerie, de spectroscopie et laser.
