| Surface Quality |
60/40 |
| Cut off wavelength |
650nm /685nm/700nm/80nm |
| Ar Coated |
as require |
| Transmistance |
97% with ar coated |
| Samples |
Available |

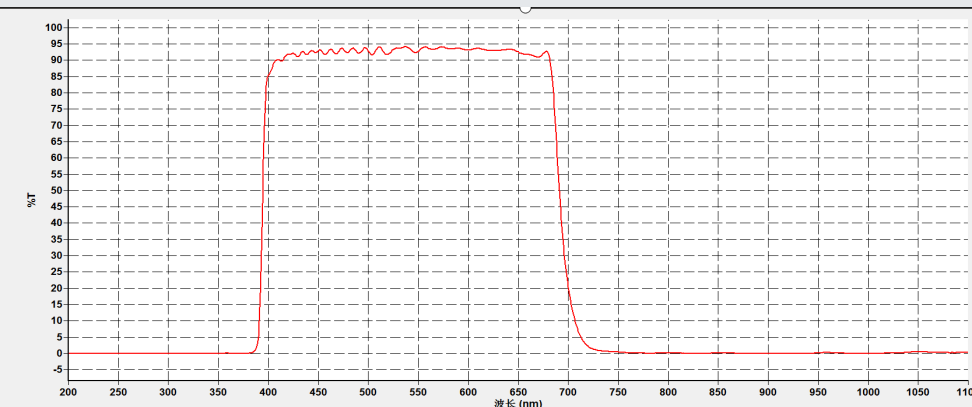

Un filtre anti-IR est essentiellement un filtre passe-bas très précis.
· Bande de transmission : Elle laisse passer la lumière visible (~400 nm à ~650 nm ou 700 nm) avec une très haute efficacité (>90 %).
· Bande de blocage (coupure) : elle bloque ou reflète brusquement la lumière proche infrarouge (NIR), commençant généralement autour de 700 nm et s'étendant jusqu'à 1 100 nm+.
· Bord raide : la transition de la transmission au blocage est conçue pour être extrêmement nette afin de séparer avec précision la lumière visible et infrarouge.
Types et technologies
Il existe deux principaux types de filtres anti-IR, en fonction de leur mode de fonctionnement :
1. Filtre anti-IR absorbant :
· Comment ça marche : Fabriqué à partir de verre optique spécialement formulé qui absorbe le rayonnement infrarouge. L'énergie absorbée est convertie en une quantité négligeable de chaleur.
· Avantages : Moins cher, insensible à l'angle d'incidence.
· Inconvénients : Peut potentiellement introduire de légers problèmes d'autofluorescence ou thermiques sous un éclairage IR extrêmement lumineux.
2. Filtre anti-IR dichroïque (interférence) (miroir chaud) :
· Comment ça marche : Utilise le principe de l'interférence en couche mince. Des dizaines de couches de matériaux diélectriques sont déposées sur un substrat en verre. Ces couches sont conçues pour réfléchir la lumière infrarouge tout en transmettant la lumière visible.
· Avantages : Excellentes performances, coupure très nette, transmission élevée dans la bande visible, pas d'absorption.
· Inconvénients : Plus cher. Les performances sont sensibles à l’angle d’incidence ; la lumière doit la frapper presque perpendiculairement pour des résultats optimaux. La lumière IR réfléchie doit être gérée au sein de l’ensemble caméra.
Applications clés
· Photographie et vidéographie numériques : l'application la plus critique. Présent dans les appareils photo reflex numériques, les appareils photo sans miroir, les caméscopes et les appareils photo des smartphones pour garantir la précision des couleurs.
· Caméras de sécurité et de surveillance : de nombreuses caméras jour/nuit utilisent un filtre anti-IR mécaniquement mobile.
· Pendant la journée : le filtre anti-IR est déplacé devant le capteur pour des images couleur précises.
· La nuit : le filtre glisse, permettant au capteur sensible aux infrarouges de capturer un maximum de lumière, souvent éclairée par des LED infrarouges, pour une image de « vision nocturne » monochrome à contraste élevé.
· Imagerie médicale : dans les équipements de microscopie et de diagnostic où un rendu précis des couleurs est essentiel.
· Vision industrielle : pour les applications telles que l'inspection, le tri et la mesure des couleurs, où une analyse précise des couleurs est requise.
Le revers de la médaille : le rôle dans la vision nocturne
Le filtre anti-IR ne représente que la moitié de l’histoire. Son homologue est le filtre passe-IR (ou filtre passe-long), qui bloque la lumière visible et ne transmet que les infrarouges. Dans une caméra jour/nuit, ces deux filtres fonctionnent en tandem :
1. Mode jour : le filtre anti-IR est actif.
2. Mode nuit : le filtre anti-IR est supprimé et un filtre passe-IR est souvent activé pour maximiser la sensibilité à l'éclairage infrarouge.
En résumé, le filtre IR Cut est un composant optique indispensable dans l’imagerie numérique moderne. Il s’agit de la technologie clé qui permet aux capteurs électroniques de voir et de reproduire le monde visible en couleur comme le font nos yeux, en supprimant sélectivement le rayonnement infrarouge invisible qui autrement corrompt l’image.
