Caractéristiques clés et technologie
1. Fonction principale :

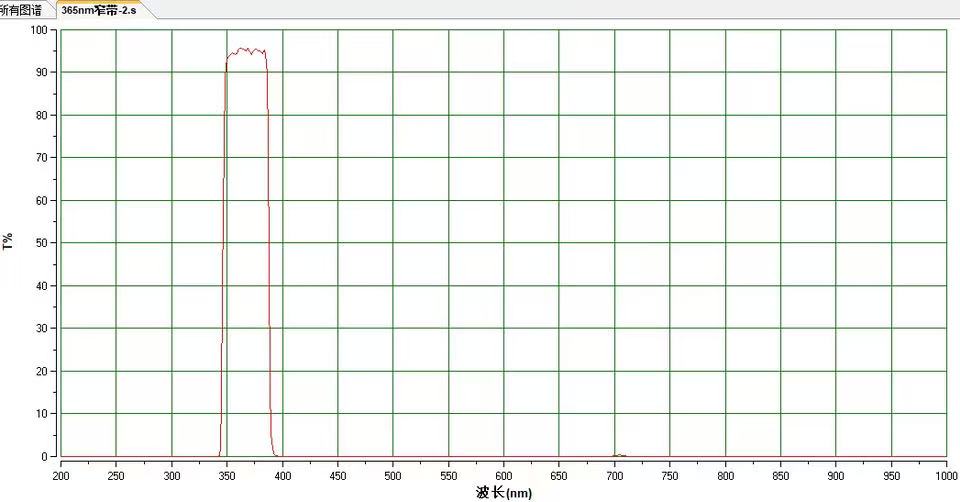

· Bande de transmission : elle présente une transmission de pointe élevée (souvent > 90 %) à sa longueur d'onde cible de 365 nm, avec une bande passante très étroite (par exemple, pleine largeur à moitié maximum - FWHM - de 10 nm ou moins).
· Plage de blocage : il fournit un blocage exceptionnellement profond (densité optique > 4 ou 5) sur un large spectre allant de l'UV profond (par exemple, 200 nm) au proche IR (par exemple, 1 100 nm). Cela signifie qu'il rejette la lumière indésirable avec une efficacité de 99,99 % ou plus.
2. Revêtement interférentiel à couche mince :
· Le filtre est construit en déposant des dizaines de couches alternées d'épaisseurs précises de matériaux diélectriques (par exemple, SiO₂, Ta₂O₅, HfO₂) sur un substrat.
· Ces couches sont conçues pour provoquer des interférences constructives à 365 nm, permettant ainsi le passage de cette longueur d'onde.
· Ils provoquent des interférences destructrices pour toutes les autres longueurs d'onde, qui sont réfléchies par le filtre. Ce blocage réfléchissant est bien plus efficace et durable que les méthodes absorbantes.
3. Substrat :
· Généralement fabriqué à partir de silice fondue ou de quartz synthétique. Ce matériau est choisi car il offre une transmission élevée jusqu'aux longueurs d'onde UV profondes et présente une excellente résistance à la dégradation induite par les UV (solarisation) et aux dommages thermiques.
Avantages de la conception enduite
· Bande passante étroite et haute précision : offre une pureté spectrale supérieure à celle des filtres basés sur l'absorption.
· Blocage exceptionnel (OD élevé) : fournit un rejet hors bande largement supérieur, ce qui est essentiel pour réduire le bruit et éviter d'endommager le capteur.
· Bords abrupts : La transition du blocage à la transmission est extrêmement nette.
· Durabilité et stabilité : les revêtements durs en couche mince résistent aux rayures, à l'humidité et à la décoloration sous une exposition intense aux rayons UV.
· Personnalisation : des paramètres tels que la longueur d'onde centrale, la bande passante, la plage de blocage et la taille physique peuvent être adaptés à des applications spécifiques.
Applications principales
Ce filtre est indispensable dans tout système nécessitant une lumière UV précise de 365 nm :
1. Durcissement UV : isole la puissance maximale de 365 nm des lampes à arc au mercure pour durcir les encres, les adhésifs, les revêtements et les résines avec une efficacité maximale.
2. Microscopie et tests à fluorescence : utilisé comme filtre d'excitation pour éclairer les échantillons avec une lumière pure de 365 nm, les rendant fluorescents. Ceci est essentiel pour des techniques telles que l’immunofluorescence et l’hybridation in situ.
3. Enquête médico-légale et sur les lieux du crime : utilisé dans des sources de lumière alternatives (ALS) pour détecter les empreintes digitales latentes, les fluides corporels, les fibres et autres preuves fluorescentes sous une excitation UV spécifique.
4. Tests non destructifs (CND) : utilisés dans les systèmes d'inspection par ressuage fluorescent (FPI) pour fournir la « lumière noire » nécessaire pour révéler les fissures et les défauts des pièces métalliques.
5. Purification de l'eau et de l'air : utilisé dans les systèmes de surveillance des équipements de désinfection UV qui utilisent des LED ou des lampes de 365 nm pour garantir qu'ils fonctionnent à la longueur d'onde et à l'intensité correctes.
6. Inspection électronique : pour vérifier les revêtements conformes sur les PCB et inspecter les semi-conducteurs.
Comparaison avec les filtres basés sur l'absorption
Caractéristique Filtre passe-bande 365 nm avec revêtement Filtre en verre coloré (par exemple, type UG)
Technologie Interférence en couche mince (réflexion) Absorption dans la masse de verre
Transmission maximale très élevée (> 90 %) modérée à faible (par exemple 20 à 40 %)
Bande passante (FWHM) Peut être très étroite (<10 nm) Intrinsèquement plus large
Blocage hors bande extrêmement élevé (OD 5-6) Bon, mais peut avoir des « fuites » en IR/UV
Durabilité aux UV Excellente (revêtement dur) Peut se solariser (assombrir) avec le temps
Coût supérieur inférieur
En résumé, un filtre passe-bande revêtu de 365 nm est un composant optique durable et haute performance essentiel pour les applications exigeant une pureté spectrale, une transmission élevée et un blocage supérieur à la longueur d'onde critique de 365 nm. Sa construction avancée en couche mince en fait le choix idéal pour les instruments scientifiques, industriels et analytiques exigeants.
