1. Terminologie clé expliquée

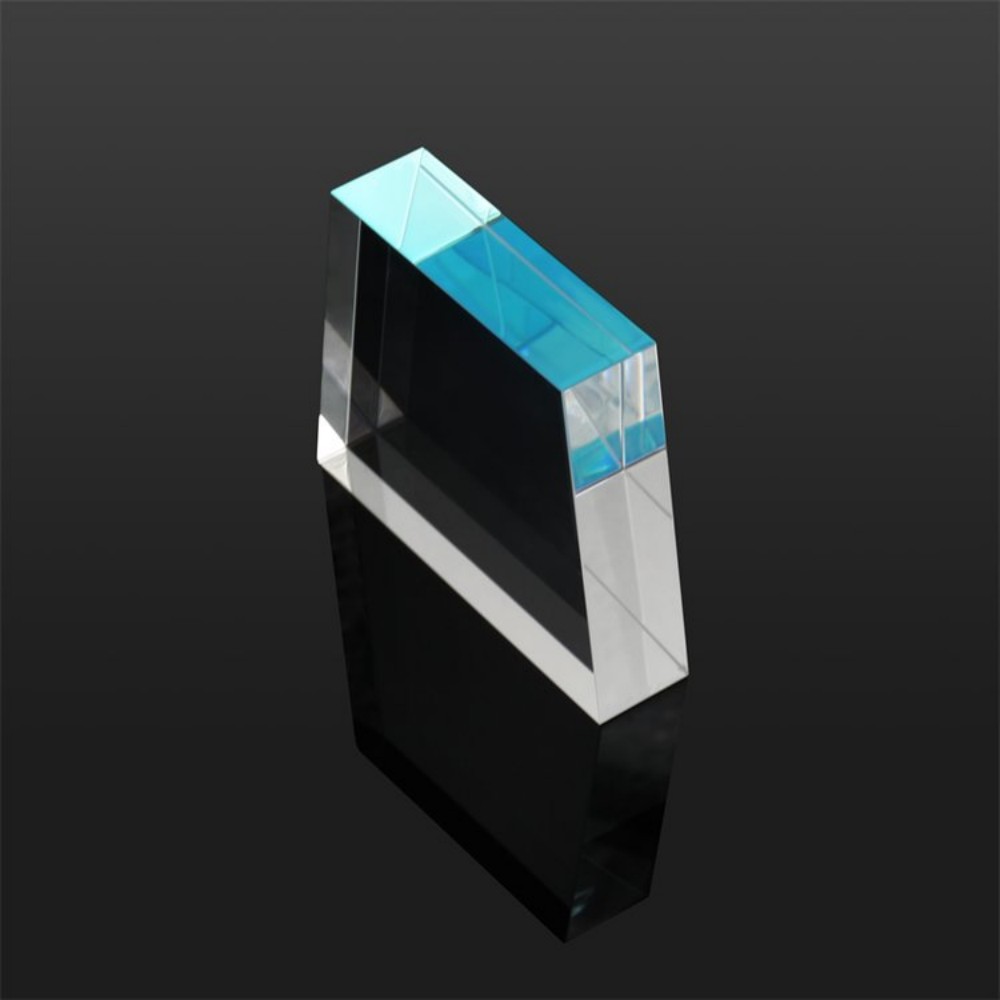

· Saphir (« Verre Cristal ») : Malgré le nom « verre », il s'agit en fait d'un matériau monocristallin (oxyde d'aluminium, Al₂O₃). Cette structure cristalline lui confère des propriétés supérieures à celles du verre traditionnel, notamment une dureté, une conductivité thermique et une clarté optique exceptionnelles. Le terme « cristal » fait référence à sa nature monocristalline.
· Personnalisé : le composant n'est pas disponible dans le commerce. Il est fabriqué avec précision pour répondre aux spécifications des clients pour :
· Dimensions : diamètre, épaisseur et formes personnalisées (par exemple rectangulaire, circulaire).
· Propriétés optiques : Courbes de transmission spécifiques et qualité de surface.
· Revêtements : revêtements antireflet (AR) optimisés pour le large spectre IPL.
· Géométrie : plate, concave, convexe ou bombée pour s'adapter à la conception optique de la pièce à main IPL spécifique.
· Pour IPL (Intense Pulsed Light) : Ceci définit son application. Les systèmes IPL utilisent des impulsions lumineuses à large spectre et de haute intensité pour les traitements cosmétiques tels que l'épilation, le rajeunissement de la peau, le traitement de la pigmentation et l'élimination des lésions vasculaires.
---
2. Fonction principale et rôle dans un système IPL
Le composant saphir est un élément multifonctionnel crucial pour l'efficacité et la sécurité du dispositif :
1. Lentille/fenêtre optique : C'est l'élément optique final qui concentre et délivre l'impulsion lumineuse intense sur la peau. Il doit avoir une transmission élevée sur toute la plage de longueurs d'onde IPL (généralement de ~ 500 nm à 1 200 nm) pour garantir une fourniture d'énergie maximale.
2. Refroidissement des contacts intégré (fonction la plus importante) :
· La pointe saphir est placée en contact direct avec la peau.
· Sa conductivité thermique exceptionnellement élevée lui permet d'agir comme un dissipateur thermique très efficace.
· Il extrait la chaleur de l'épiderme (la couche supérieure de la peau) avant, pendant et après l'impulsion lumineuse.
· Cela protège la peau des brûlures et minimise la douleur du patient, permettant au praticien d'utiliser des niveaux d'énergie plus élevés et plus efficaces pour de meilleurs résultats de traitement.
3. Durabilité et hygiène :
· Son extrême dureté (9 sur l'échelle de Mohs) le rend pratiquement inrayable lors d'une utilisation et d'un nettoyage quotidiens, garantissant une clarté optique à long terme.
· Il est chimiquement inerte et biocompatible, permettant un contact cutané sûr et une stérilisation facile avec des désinfectants agressifs sans dégradation.
---
3. Avantages et propriétés clés
· Gestion thermique supérieure : Excellente extraction de la chaleur pour un confort et une sécurité inégalés du patient.
· Transmission à large bande : transmet efficacement le spectre complet de la lumière IPL sans absorber d'énergie, ce qui pourrait entraîner une défaillance des composants.
· Durabilité exceptionnelle : Très résistant à l'usure, à l'abrasion et aux impacts des opérations cliniques de routine.
· Biocompatibilité : Sans danger en cas de contact répété avec la peau humaine.
· Stabilité environnementale : Résiste à la dégradation due à l'exposition aux UV et aux fluctuations de température.
---
4. Spécifications communes
· Matériau : Saphir monocristallin (Al₂O₃)
· Épaisseur : personnalisable (par exemple, 1,0 mm à 5,0 mm)
· Diamètre/taille : personnalisable (par exemple, rectangle de 10 mm x 30 mm, diamètre de 15 mm à 50 mm)
· Qualité de surface : polissage de haute qualité au laser (par exemple, grattage 10/5)
· Transmission : >85 % (non couché) de ~500 nm au proche IR ; >98 % avec revêtement AR
· Parallélisme : <1 minute d'arc (pour un chemin optique précis)
· Revêtement : revêtement antireflet (AR) personnalisé optimisé pour la plage 500-1 200 nm.
---
5. Candidatures
Ce composant personnalisé est exclusivement conçu pour :
· Pièces à main IPL médicales et esthétiques
· Appareils d'épilation
· Systèmes de rajeunissement de la peau
· Appareils de traitement de l'acné
· Systèmes de détatouage (dans le cadre de l'ensemble de refroidissement)
Résumé:
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre coloré optique, l’application de revêtements avancés pour créer du verre filtre de revêtement et la fabrication de prismes optiques et de lentilles assemblées précis. Ils travaillent également avec des matériaux tels que les fenêtres en verre transparent et les feuilles d'acrylique/PMMA, et fabriquent des produits essentiels tels que des miroirs optiques et divers filtres de caméra.
Le composant Sapphire personnalisé pour IPL est un élément essentiel de grande valeur qui améliore les performances, la sécurité et la fiabilité des systèmes IPL. C'est bien plus qu'une simple fenêtre ; c'est une solution intégrée de gestion optique et thermique. Sa combinaison unique de clarté optique, de durabilité extrême et de conductivité thermique inégalée en fait le matériau de référence de l’industrie pour les principaux fabricants de dispositifs médicaux du monde entier. En protégeant le patient et en garantissant un apport énergétique constant, cela est fondamental pour obtenir des résultats cliniques efficaces.
