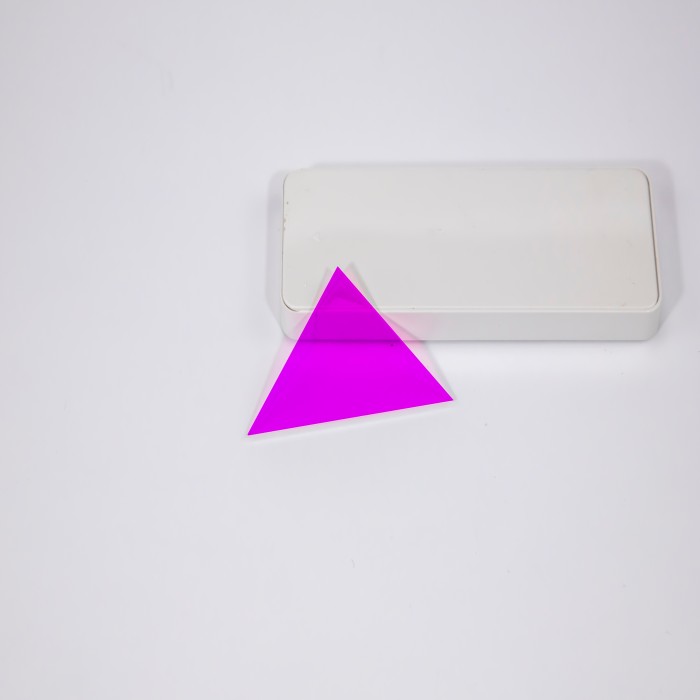

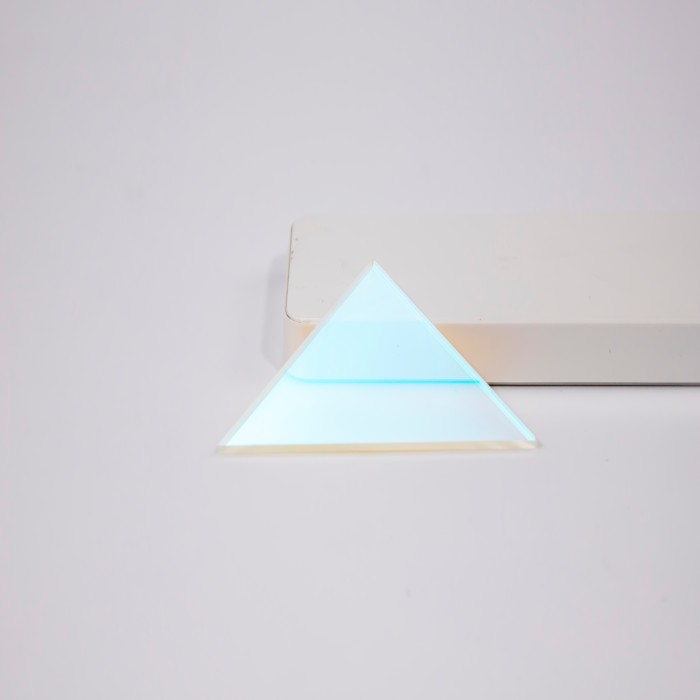

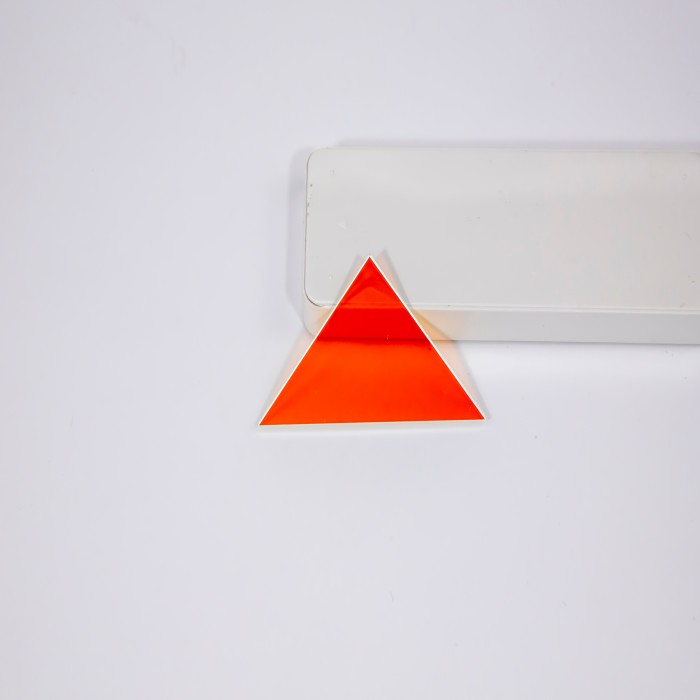

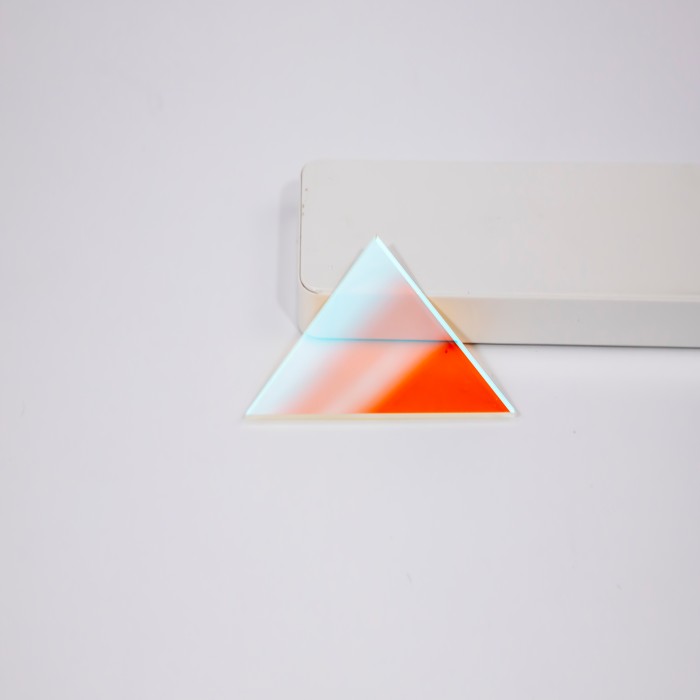

Le cœur d’un filtre dichroïque est un revêtement multicouche complexe appliqué sur un substrat en verre. Ce revêtement est constitué de plusieurs couches alternées de matériaux ayant différents indices de réfraction (par exemple, dioxyde de titane et dioxyde de silicium).
1. Interférence constructive et destructrice : lorsque la lumière frappe ce revêtement en couches, une partie de celle-ci est réfléchie à chaque interface entre les différentes couches. L'épaisseur de chaque couche est méticuleusement contrôlée pour correspondre au quart ou à la moitié de la longueur d'onde cible de la lumière.

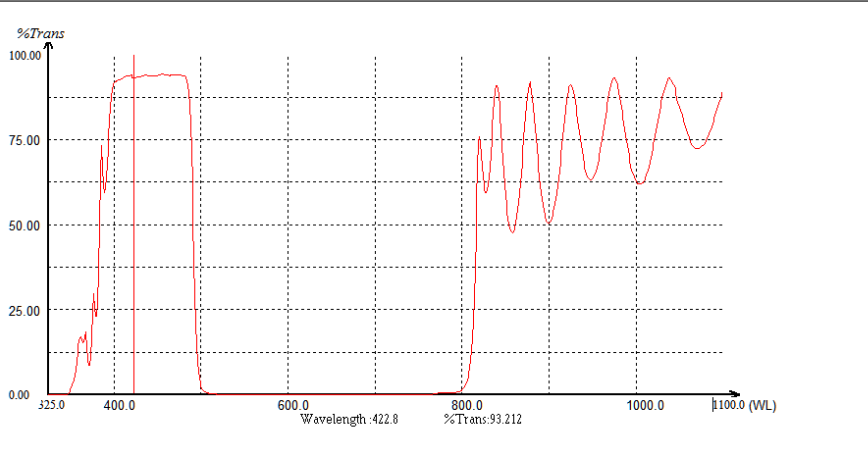

2. Sélection de la longueur d'onde : Pour une longueur d'onde spécifique, les nombreuses ondes lumineuses réfléchies sont en phase (interférence constructive), ce qui entraîne une forte réflexion. Pour les autres longueurs d’onde, les ondes sont déphasées (interférence destructrice) et s’annulent, permettant à ces longueurs d’onde de transmettre à travers le filtre.
3. Le résultat : ce processus crée une coupure très nette entre les bandes transmises et réfléchies, qui peut être conçue selon des spécifications précises. Le résultat est un filtre qui se comporte comme un miroir pour certaines couleurs et comme une fenêtre pour d’autres.
Caractéristiques clés
· Haute efficacité : ils réfléchissent et transmettent la lumière avec une absorption minimale, ce qui les rend idéaux pour les applications à haute puissance (comme les lasers) où l'énergie absorbée pourrait provoquer des dommages thermiques.
· Sharp Cut-On/Cut-Off : La transition entre les bandes transmises et réfléchies est extrêmement nette et précise par rapport aux filtres absorbants.
· Sensibilité angulaire : Les performances d'un filtre dichroïque sont sensibles à l'angle de la lumière incidente. Changer l'angle déplacera les longueurs d'onde spécifiques qui sont transmises et réfléchies. Ceci doit être soigneusement pris en compte lors de la conception du système optique.
· Durabilité : Les revêtements en couches minces sont généralement très durs et stables, bien qu'ils nécessitent une manipulation soigneuse pour éviter les rayures.
Types de filtres dichroïques
Ils sont généralement nommés en fonction de leur fonction principale :
1. Filtre dichroïque passe-long : transmet les longueurs d'onde plus longues et réfléchit les plus courtes.
· Exemple : Dans un microscope à fluorescence, il réfléchit la lumière bleue de courte longueur d'onde (pour exciter un échantillon) et transmet la fluorescence verte de plus longue longueur d'onde émise par l'échantillon.
2. Filtre dichroïque passe-court : transmet les longueurs d'onde plus courtes et réfléchit les plus longues.
· Exemple : Peut être utilisé pour combiner des faisceaux laser de différentes couleurs.
3. Séparateur de faisceau/miroir dichroïque : Il s'agit d'un terme très courant, souvent utilisé de manière interchangeable avec "filtre dichroïque". Il met spécifiquement en évidence la fonction du dispositif consistant à diviser un faisceau lumineux en deux faisceaux spectralement différents.
Applications courantes
Les filtres dichroïques sont des composants fondamentaux dans de nombreux systèmes optiques avancés :
· Microscopie à fluorescence et biodétection : il s'agit d'une application classique. Un miroir dichroïque est le composant central d’un cube filtrant. Il dirige la lumière d’excitation de courte longueur d’onde vers l’échantillon mais permet à la fluorescence émise de plus grande longueur d’onde de passer jusqu’au détecteur.
· Systèmes laser : pour combiner (par exemple, dans les projecteurs laser RVB) ou séparer des faisceaux laser de différentes longueurs d'onde. Leur faible absorption est ici critique.
· Équipement photographique et d'éclairage : pour contrôler avec précision la couleur de la lumière dans l'éclairage de théâtre haut de gamme (par exemple, les lumières de DJ, les lumières de scène) et les caméras scientifiques.
· Spectroscopie : Pour diriger des bandes de longueurs d'onde spécifiques vers différents détecteurs.
· Electronique grand public : dans l'optique de certains systèmes de projecteurs (DLP, LCoS) pour séparer et recombiner la lumière rouge, verte et bleue.
Comparaison avec les filtres absorbants
Caractéristique Filtre dichroïque Filtre absorbant (par exemple, verre coloré)
Principe de fonctionnement Absorption de la lumière parasite en couche mince
Génération de chaleur Très faible (absorption minimale) Élevée (absorbe la lumière indésirable sous forme de chaleur)
Netteté de coupure Très nette Progressive
Efficacité Très élevée Inférieure (la lumière absorbée est perdue)
Durabilité Le revêtement peut être rayé Le matériau en vrac est plus robuste
En résumé, un filtre dichroïque est un dispositif optique sophistiqué qui utilise une technologie de revêtement à l'échelle nanométrique pour séparer la lumière par longueur d'onde avec une précision et une efficacité élevées. C'est un outil indispensable dans des domaines allant de la recherche scientifique à l'éclairage de divertissement.
