Description détaillée

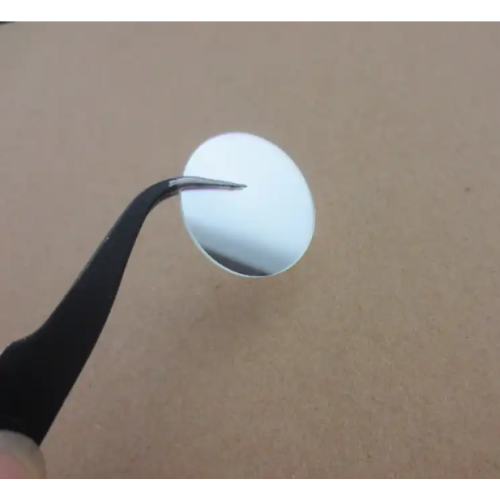

1. Présentation du produit : Contrairement aux filtres absorbants (qui bloquent la lumière en l'absorbant), un filtre dichroïque fonctionne sur le principe de l'interférence en couche mince. Il se compose d'un substrat de verre recouvert de plusieurs couches alternées de matériaux ayant différents indices de réfraction. L'épaisseur et le nombre précis de ces couches sont conçus pour provoquer des interférences destructrices pour des longueurs d'onde spécifiques (les faisant réfléchir) et des interférences constructives pour d'autres (leur permettant de passer à travers).
2. Principales caractéristiques et avantages :
· Bords coupés/coupés nets : Fournit une transition très abrupte entre les bandes réfléchissantes et transmissives, permettant une séparation précise des couleurs. Il s’agit d’un avantage clé par rapport aux filtres absorbants, qui présentent des transitions progressives.
· Haute efficacité : offre une transmission extrêmement élevée (> 90 %) dans la bande passante (600-680 nm) et une réflectance très élevée (> 95 %) dans la bande d'arrêt (400-580 nm). Cela minimise les pertes de lumière et d’énergie.
· Non absorbant (miroir froid) : Parce qu'il réfléchit plutôt qu'absorbe la lumière indésirable, il ne souffre pas d'accumulation de chaleur ni du risque de dommages thermiques qui peuvent survenir avec les filtres absorbants. Cela le rend idéal pour une utilisation avec des sources lumineuses de haute intensité telles que des lasers ou des lampes au xénon.
· Personnalisable : Bien que ce modèle spécifique soit conçu pour une transmission de 600 à 680 nm, les filtres dichroïques peuvent être fabriqués selon des spécifications de longueur d'onde personnalisées pour des applications uniques.
· Revêtement durable : les couches minces sont généralement à revêtement dur et stables sur le plan environnemental pour une fiabilité à long terme.
3. Applications : Ce type de filtre est essentiel dans les systèmes qui nécessitent un contrôle spectral précis :
· Microscopie à fluorescence et biodétection : comme miroir dichroïque primaire dans un cube filtrant pour séparer la lumière d'excitation intense (par exemple, d'un laser bleu/vert) du signal de fluorescence émis le plus faible (par exemple, le signal rouge d'un colorant comme Cy5).
· Spectroscopie et instruments analytiques : pour diviser un faisceau lumineux en canaux spectraux spécifiques pour une détection simultanée.
· Systèmes laser : pour combiner ou séparer des lignes laser de différentes couleurs (par exemple, dans les projecteurs laser RVB ou les spectacles de lumière).
· Équipement médical et diagnostique : utilisé dans les analyseurs de sang, les séquenceurs d'ADN et d'autres appareils reposant sur des mesures optiques précises.
· Éclairage photographique ou cinématographique haut de gamme : pour séparer les couleurs claires sans générer de chaleur excessive.
4. Spécifications techniques (typiques) :
· Bande de transmission (passe-bande) : 600 - 680 nm
· Transmission (T) : >90 % (généralement ≥95 % au pic)
· Bande de réflexion (Stop-Band) : 400 - 580 nm
· Réflectance (R) : >95 % (généralement ≥99 % au maximum)
· Netteté de transition : Transition très abrupte entre les bandes.
· Angle d'incidence : les performances sont spécifiées pour un angle donné (souvent 0° ou 45°). Changer l'angle déplacera le spectre de transmission vers des longueurs d'onde plus courtes.
· Substrat : B270, BK7 ou verre de silice fondu optiquement poli, en fonction de la qualité requise et du seuil de dommage laser.
· Qualité de surface : 60 à 40 rayures ou mieux.
5. Pourquoi choisir ce produit ? Ce filtre dichroïque est le choix optimal pour les applications exigeant une haute précision, efficacité et fiabilité en matière de séparation spectrale. Sa nature non absorbante le rend indispensable pour les systèmes d'éclairage de haute puissance, où la gestion thermique est une préoccupation. Il s’agit d’un élément fondamental des systèmes optiques avancés dans les domaines scientifique, médical et industriel.
