Ces filtres font partie d'un système de classification traditionnel des verres optiques colorés (souvent associé aux fabricants chinois, similaire aux normes de verre Schott ou Hoya). Ils se caractérisent par leur capacité à bloquer les courtes longueurs d’onde (ultraviolets, bleus, verts) et à transmettre les longues longueurs d’onde (orange, rouge et proche infrarouge).
Caractéristiques clés :
· Type : filtre absorbant
· Couleur : Orange
· Matériel: Verre Optique
· Fonction principale : transmettre de longues longueurs d'onde (orange, rouge, infrarouge) tout en bloquant les longueurs d'onde plus courtes (ultraviolet, bleu, vert).
---
Comment ils fonctionnent (mécanisme d’absorption)
La couleur orange foncé est obtenue en ajoutant des dopants comme le sulfoséléniure de cadmium (CdS/CdSe) ou d'autres oxydes métalliques à la matrice de verre. Ces composés ont des propriétés électroniques qui les amènent à absorber les photons de haute énergie provenant de la lumière ultraviolette, bleue et verte. Cette énergie absorbée est convertie en chaleur. Les photons de plus faible énergie dans le spectre orange, rouge et proche infrarouge ne sont pas absorbés et sont transmis à travers le verre.

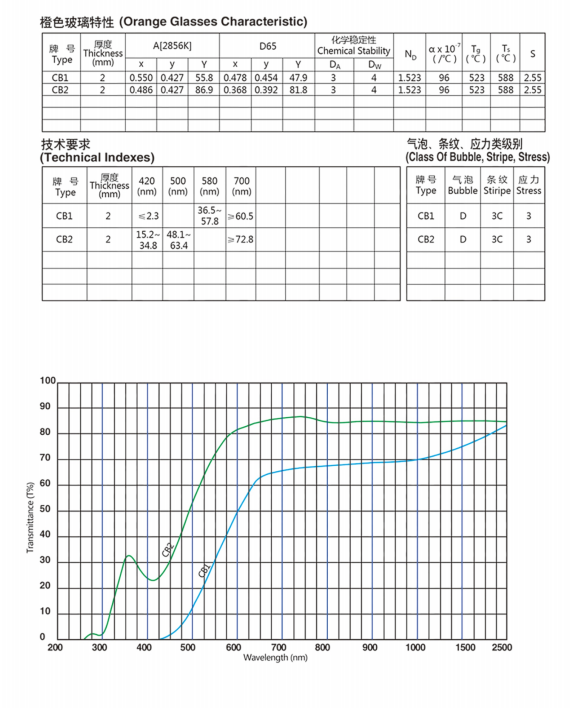

Performances spectrales et différences entre CB1 et CB2
Bien que les deux soient des filtres d'absorption orange, CB1 et CB2 ont des profils de transmission spectrale distincts, CB2 étant un filtre « plus profond » ou « plus dense ».
CB1 (orange moyen) :
· Longueur d'onde coupée : il y a une transition plus progressive du blocage à la transmission. Il commence généralement à transmettre de la lumière dans la région jaune-orange.
· Transmission : elle laisse passer une bande de lumière plus large, comprenant une quantité importante de lumière orange et rouge, et souvent du proche infrarouge (IR).
· Blocage : il absorbe efficacement les ultraviolets (UV) et la plupart des lumières bleues et vertes.
· Apparence visuelle : apparaît comme un orange moyen.
CB2 (Orange foncé / Rouge-Orange) :
· Longueur d'onde de coupure : il a une coupure plus nette, ce qui signifie qu'il commence à transmettre à une longueur d'onde plus longue que CB1. Il bloque une plus grande partie du spectre jaune.
· Transmission : Il transmet une bande plus étroite de lumière principalement orange foncé, rouge et proche infrarouge. Il offre un blocage supérieur de la lumière bleue et verte par rapport au CB1.
· Blocage : Excellente absorption des rayons UV, bleus, verts et jaunes.
· Aspect visuel : apparaît comme un orange très foncé, presque rouge-orange.
Résumé des avantages et des inconvénients
Avantage Inconvénient
Robuste et stable : le verre est dur, résistant aux rayures et ne se décolore pas avec le temps comme les gels teints. Absorption de la chaleur : convertit l'énergie lumineuse absorbée en chaleur, ce qui peut entraîner des fissures sous des sources lumineuses de très haute intensité.
Filtrage précis : offre des longueurs d'onde de coupure bien définies pour des applications spécifiques. Fragile : Comme le verre, il est susceptible de se briser en cas de chute ou de choc mécanique.
Haute qualité optique : offre une excellente qualité de surface et une excellente homogénéité pour les applications d’imagerie. Propriétés fixes : La courbe de filtrage ne peut pas être ajustée comme avec certains filtres d'interférence.
Rentable : généralement moins cher que les filtres interférentiels complexes pour les exigences standard. Pics secondaires : Certains verres d'absorption peuvent présenter des pics de transmission mineurs et involontaires en dehors de la bande souhaitée (par exemple, dans l'IR), qui doivent être vérifiés pour les utilisations critiques.
En conclusion, CB1 et CB2 sont des filtres en verre d'absorption polyvalents conçus pour un contrôle précis de la lumière visible. Le choix entre eux dépend de la longueur d’onde de coupure exacte et du degré de rejet de la lumière bleue/verte requis. CB2 est généralement choisi pour les applications plus exigeantes où un blocage supérieur des longueurs d'onde plus courtes est essentiel, comme dans la microscopie à fluorescence avancée.
Ces filtres font partie d'un système de classification traditionnel des verres optiques colorés (souvent associé aux fabricants chinois, similaire aux normes de verre Schott ou Hoya). Ils se caractérisent par leur capacité à bloquer les courtes longueurs d’onde (ultraviolets, bleus, verts) et à transmettre les longues longueurs d’onde (orange, rouge et proche infrarouge).
Caractéristiques clés :
· Type : filtre absorbant
· Couleur : Orange
· Matériel: Verre Optique
· Fonction principale : transmettre de longues longueurs d'onde (orange, rouge, infrarouge) tout en bloquant les longueurs d'onde plus courtes (ultraviolet, bleu, vert).
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre coloré optique, l’application de revêtements avancés pour créer du verre filtre de revêtement et la fabrication de prismes optiques et de lentilles assemblées précis.
