Caractéristiques clés :
· Type : Filtre d'absorption (thermique)
· Fonction principale : transmettre la lumière visible tout en absorbant le rayonnement proche infrarouge (NIR).
· Matériau : verre optique spécialement dopé (généralement avec de l'oxyde de fer).

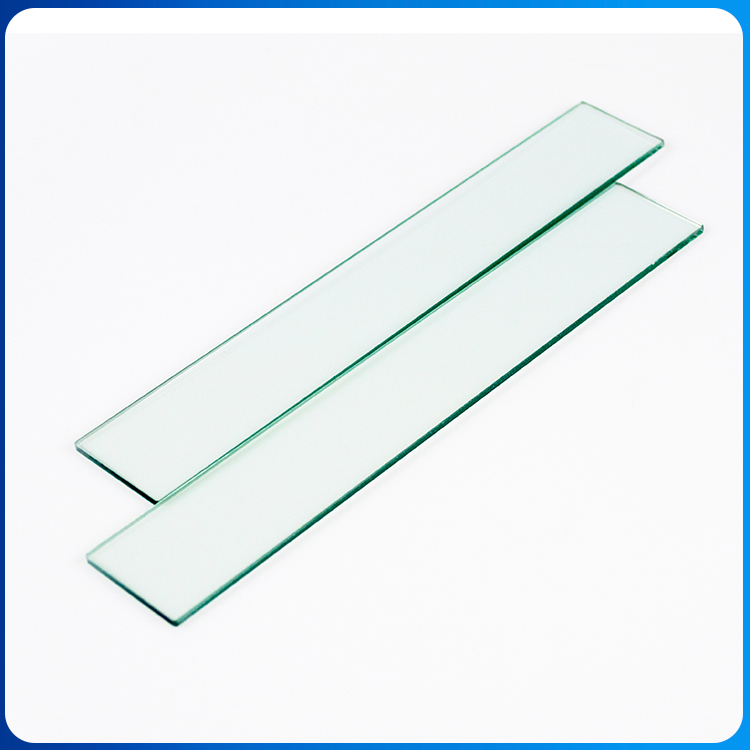

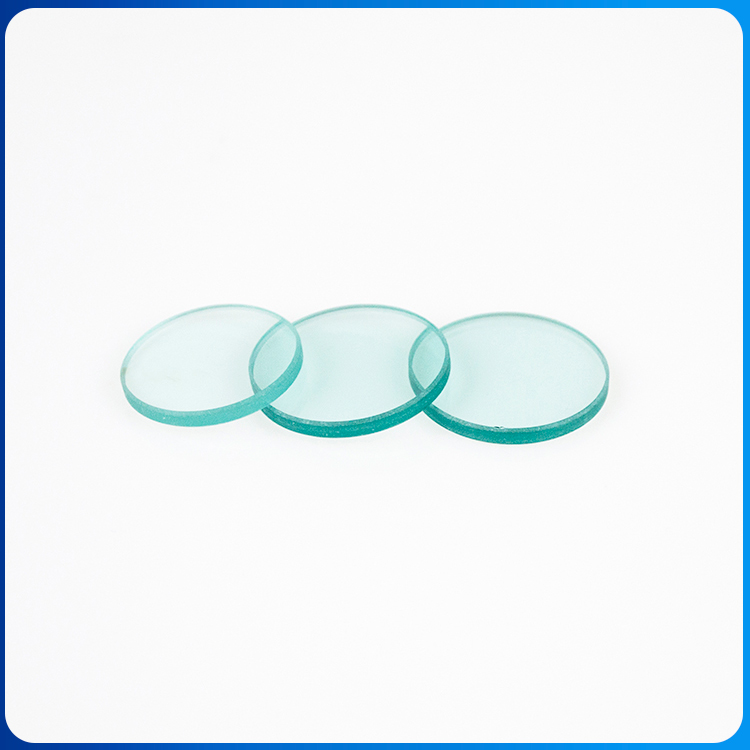

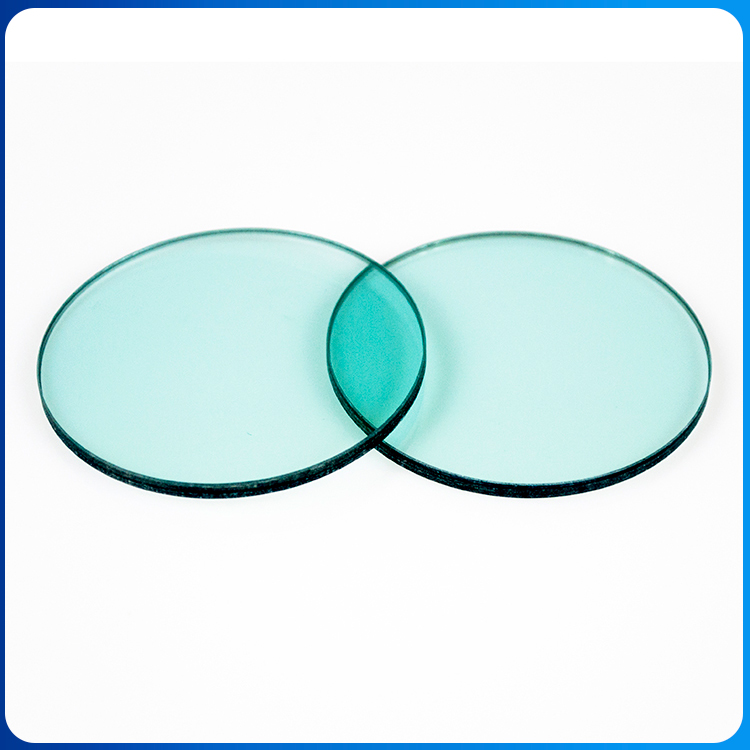

· Apparence visuelle : Ils apparaissent généralement bleu-vert pâle, verts ou parfois jaune clair. Cette teinte est un sous-produit de la chimie utilisée pour obtenir l’absorption IR.
---
Comment ils fonctionnent (mécanisme d’absorption)
Ces filtres sont dopés avec des ions comme le fer ferreux (Fe²⁺), qui ont de fortes bandes d'absorption dans la région proche infrarouge (environ 700-1 200 nm). Lorsque la lumière traverse le verre :
1. Les photons de lumière visible (400-700 nm) n'ont pas la bonne énergie pour être absorbés par les ions dopants et sont transmis à travers le verre.
2. Les photons infrarouges (>700 nm) possèdent l'énergie spécifique nécessaire pour exciter ces ions. Leur énergie est absorbée et transformée en chaleur. Ce processus « filtre » efficacement la chaleur d’un faisceau lumineux, ne laissant passer que la lumière visible « froide ».

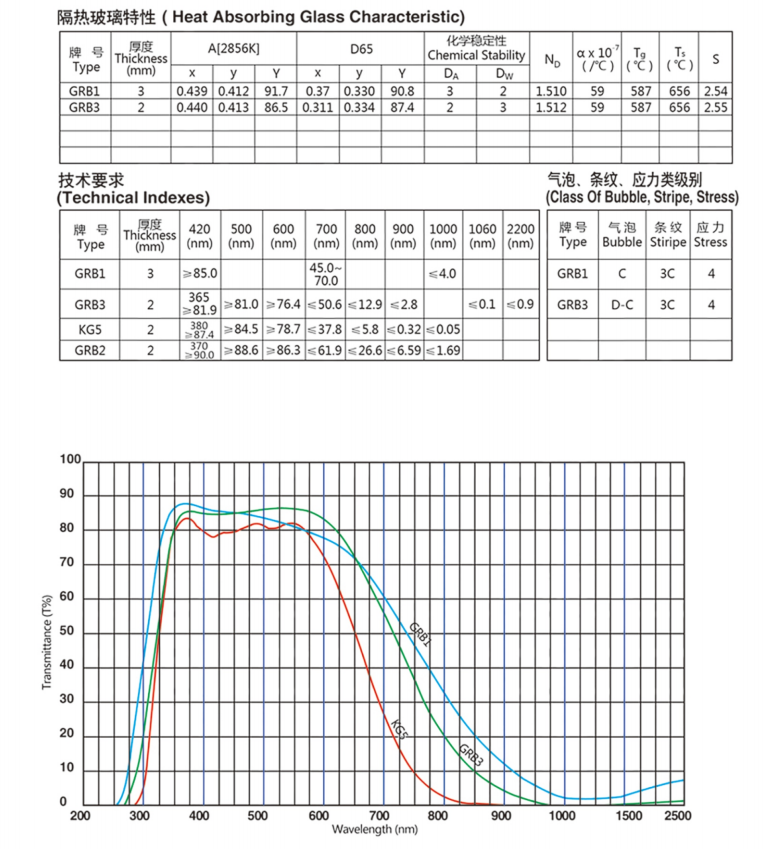

Performances spectrales et différences entre GRB1 et GRB3
Les deux filtres absorbent les infrarouges, mais ils diffèrent par leurs caractéristiques spectrales exactes, notamment dans le spectre visible.
GRB1 :
· Profil de transmission : transmet un large spectre de lumière visible tout en absorbant fortement le rayonnement proche infrarouge. Sa courbe de transmission visible est relativement plate, ce qui signifie qu'elle ne modifie pas radicalement l'équilibre des couleurs de la lumière transmise, même si elle peut avoir une légère teinte verdâtre.
· Blocage IR : efficace pour absorber le rayonnement NIR et le convertir en chaleur.
· Application : Le choix privilégié lorsque l'objectif principal est la protection thermique sans changement de couleur significatif dans le spectre visible. Utilisé dans les projecteurs, les systèmes d’éclairage et les instruments où la fidélité des couleurs est importante.
GRB3 :
· Profil de transmission : absorbe également fortement le rayonnement proche infrarouge. Cependant, sa transmission dans l’extrémité bleu/violet du spectre visible est inférieure à celle de GRB1. Il en résulte une teinte jaune-vert ou ambrée plus prononcée.
· Blocage IR : forte absorption IR similaire à GRB1.
· Application : Utilisé lorsque l'absorption IR est une exigence critique et qu'une légère altération de l'équilibre des couleurs visible est acceptable. Il s'agit d'un filtre thermique robuste et courant à usage général.
Applications courantes
La capacité d’évacuer la chaleur des faisceaux lumineux rend ces filtres indispensables dans un large éventail d’applications :
1. Systèmes de projection optique :
· Projecteurs de diapositives et rétroprojecteurs : placés dans le trajet de la lumière pour protéger les diapositives, films ou panneaux LCD coûteux de la fonte ou des dommages causés par la chaleur de la lampe halogène intense.
· Projecteurs numériques : protégez le dispositif à micromiroir numérique (DMD) ou les panneaux LCD de la chaleur excessive.
2. Microscopie et illumination scientifique :
· Éclairage Köhler : Un composant essentiel dans les boîtiers de lampes de microscope. Il protège l'échantillon (en particulier les échantillons vivants et sensibles à la chaleur) et les composants optiques (lentilles, filtres) de l'énergie thermique.
· Spectrophotométrie : utilisée dans les sources lumineuses pour fournir un faisceau de lumière "froid", empêchant la chaleur d'interférer avec des mesures ou des échantillons sensibles.
3. Photographie et cinématographie :
· Éclairage de studio : placé devant des lampes de studio haute puissance pour rendre l'environnement plus confortable pour les sujets et pour protéger l'équipement de la chaleur.
· Conditionnement de la lumière : pour empêcher la chaleur d'endommager les gels, les diffuseurs ou autres outils de mise en forme de la lumière.
4. Vision industrielle et industrielle :
· Protéger les caméras et les capteurs de la chaleur des sources d'éclairage, en particulier lors de l'utilisation de lampes halogènes ou LED pendant de longues périodes.
5. Fenêtres de sécurité et de protection :
· Utilisé comme fenêtre de visualisation dans les fours industriels ou les environnements à haute température pour permettre l'observation de la lumière visible tout en bloquant le rayonnement thermique.
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre coloré optique, l’application de revêtements avancés pour créer du verre filtre de revêtement et la fabrication de prismes optiques et de lentilles assemblées précis.
