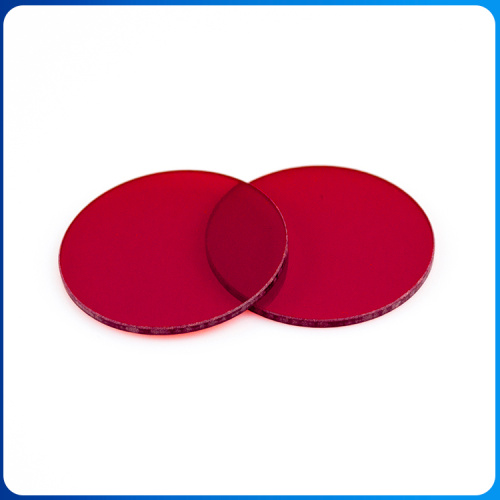

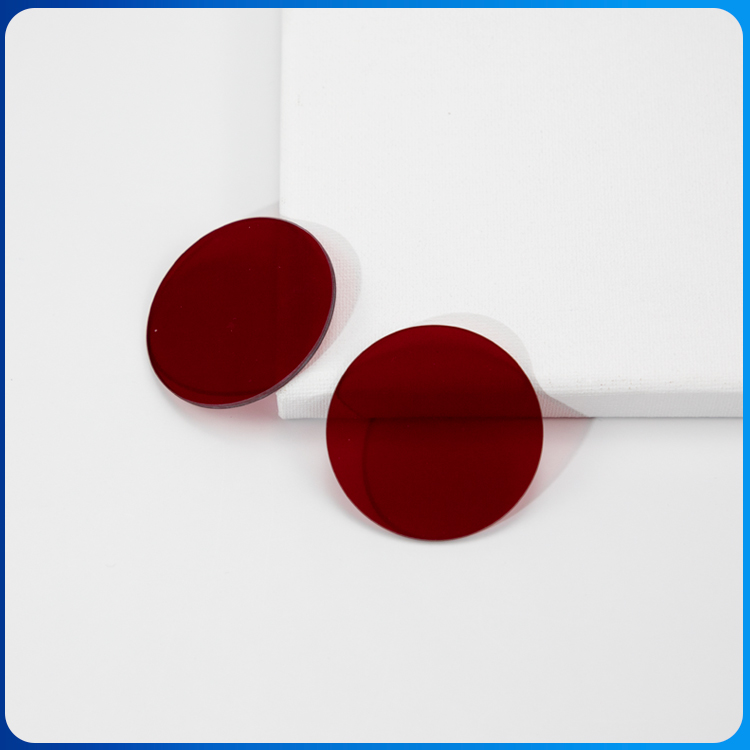

Disques en verre rouge optique personnalisés HB1 HB3 HB5 HB6
I ntroduction aux filtres en verre absorbants rouges de la série HB
La série HB (HB1, HB3, HB5, HB6) comprend des filtres en verre de couleur rouge qui fonctionnent selon le principe de l'absorption. Ces filtres sont fabriqués en faisant fondre des matières premières avec des oxydes métalliques et des dopants spécifiques, qui confèrent au verre sa propriété caractéristique d'absorber les longueurs d'onde plus courtes et de transmettre les longueurs d'onde plus longues.
Ils font partie d'un système de classification classique des verres optiques colorés. Leur fonction principale est de bloquer efficacement la lumière ultraviolette, violette, bleue et verte, tout en transmettant la lumière rouge et proche infrarouge (IR). Les différents codes (HB1, HB3, etc.) désignent des compositions chimiques spécifiques qui se traduisent par des profils de transmission spectrale distincts.
· Type : filtre absorbant
· Couleur : Rouge (nuances variables)
· Matériel: Verre Optique
· Fonction principale : transmettre de longues longueurs d'onde (rouge, proche infrarouge) tout en bloquant complètement les longueurs d'onde plus courtes (UV au vert).

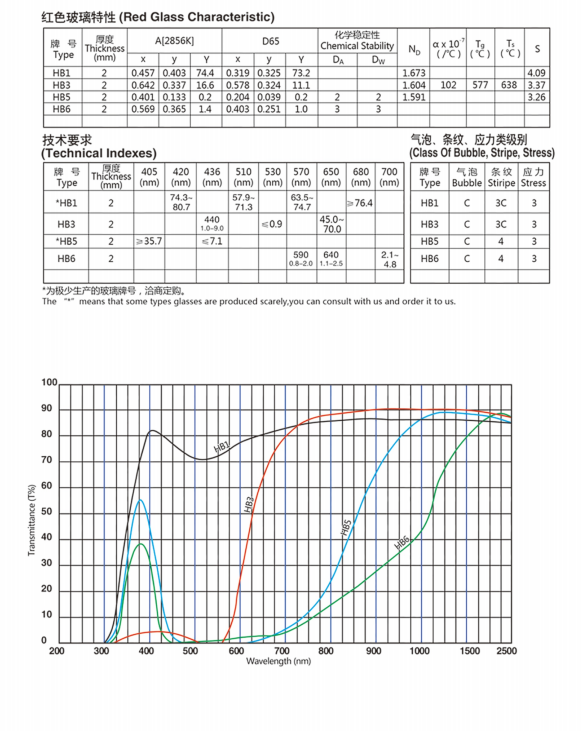

HB1 :
· Longueur d'onde de coupure : possède la longueur d'onde de coupure la plus longue parmi les filtres HB courants. C'est le rouge le plus « profond ».
· Transmission : Il bloque efficacement presque toute la lumière visible jusqu'à la partie rouge très foncée du spectre, transmettant principalement le rayonnement rouge extrême et le proche infrarouge.
· Blocage : excellent blocage des rayons UV, bleus, verts, jaunes et de la plupart des lumières oranges.
· Aspect visuel : apparaît comme un rouge très foncé, profond, presque noir lorsqu'il n'est pas exposé à une source de lumière.
HB3 :
· Longueur d'onde coupée : Un rouge légèrement "plus clair" par rapport au HB1. Il commence à transmettre à une longueur d'onde un peu plus courte.
· Transmission : transmet une bande plus large, comprenant de la lumière rouge orangé et une quantité importante de rouge profond et de proche infrarouge.
· Blocage : blocage puissant de la lumière UV, bleue, verte et jaune.
· Apparence visuelle : apparaît en rouge foncé.
HB5 :
· Longueur d'onde de coupure : positionnée entre HB3 et HB6 à passage plus large. Il offre un équilibre entre un bon blocage de la lumière visible et une forte transmission IR.
· Transmission : Souvent utilisé comme « miroir chaud » ou pour isoler le rayonnement infrarouge tout en offrant une bonne visibilité de la partie rouge du spectre. C'est un verre rouge à usage général très courant.
· Aspect visuel : Rouge moyen à foncé.
HB6 :
· Longueur d'onde de coupure : possède la longueur d'onde de coupure la plus courte de ce groupe, ce qui en fait le filtre rouge le plus "léger".
· Transmission : il transmet la bande la plus large, y compris de la lumière jaune-orange, orange, entièrement rouge et proche infrarouge.
· Blocage : bon blocage de la lumière UV, violette et bleue, mais peut permettre à une partie de la lumière verte et jaune de s'échapper par rapport aux autres.
· Apparence visuelle : apparaît comme un rouge vif ou moyen.
Applications courantes
La capacité d'isoler la lumière rouge et IR rend ces filtres indispensables dans de nombreux domaines techniques :
1. Photographie et cinématographie :
· Photographie N&B : un filtre rouge (comme le HB5) produit des effets extrêmes : il assombrit considérablement le ciel bleu (le rendant presque noir), élimine la brume atmosphérique et rend les sujets rouges très clairs. C'est le filtre de contraste le plus puissant pour la photographie de paysage.
· Darkroom Safelight : utilisé dans les chambres noires photographiques pour l'impression avec des films orthochromatiques insensibles à la lumière rouge.
· Effets spéciaux : création d'effets artificiels de nuit ou de ciel dramatique.
2. Instrumentation scientifique et optique (utilisation la plus courante) :
· Microscopie à fluorescence : Il s'agit d'une application critique. Les filtres HB (en particulier les filtres profonds comme HB1) sont des filtres à émission passe-haut ou des filtres barrière essentiels. Ils sont placés dans le chemin de détection pour transmettre uniquement la lumière fluorescente rouge de grande longueur d'onde émise par un échantillon, tout en bloquant complètement la lumière de longueur d'onde plus courte (par exemple bleue ou verte) utilisée pour l'exciter.
· Spectroscopie : isolement de régions spécifiques du spectre rouge et proche infrarouge pour analyse.
· Astronomie : Filtrage de longueurs d'onde spécifiques pour l'observation planétaire ou stellaire.
3. Vision industrielle et industrielle :
· Éclairage/détection IR : utilisé avec les LED et les caméras IR pour les systèmes de vision nocturne, de surveillance et de vision industrielle. Le filtre bloque la lumière visible, ne laissant passer que la lumière IR, rendant l'éclairage invisible à l'œil humain.
· Amélioration du contraste : utilisé pour inspecter des articles sous une lumière rouge ou pour lire des marquages rouges ou des codes-barres.
4. Sécurité et signalisation :
· Lampes de signalisation : utilisées dans les feux de circulation, les signaux aéronautiques et ferroviaires en raison de leur haute visibilité et de leurs propriétés spectrales spécifiques.
Avantage Inconvénient
Excellent blocage : fournit une densité optique très élevée (fort blocage) des longueurs d'onde courtes indésirables. Sensibilité à la chaleur : absorbe la lumière à haute énergie et la convertit en chaleur, ce qui peut provoquer des fissures thermiques sous des sources intenses.
Durable et stable : le verre résiste aux rayures, à l'humidité et à la décoloration au fil du temps. Fragilité : sujet à la rupture due à un choc mécanique ou à une contrainte thermique.
Haute homogénéité : Offre une excellente qualité optique et un filtrage uniforme sur toute la surface. Transmissions secondaires : certains types peuvent présenter des « fuites » de transmission mineures et involontaires dans l'IR lointain, qui doivent être caractérisées pour les applications IR critiques.
Rentable : généralement plus abordable que les filtres d'interférence complexes pour les exigences standard de passage rouge/IR. Spectre fixe : Les propriétés de filtrage sont inhérentes au verre et ne peuvent pas être réglées.
En conclusion, les filtres d'absorption rouge de la série HB sont des outils fondamentaux en optique. La sélection de HB1, HB3, HB5 ou HB6 dépend entièrement de la longueur d'onde de coupure requise. HB1 est choisi pour l'isolement rouge/IR le plus profond (par exemple, fluorescence critique), tandis que HB6 est sélectionné pour un passage plus large incluant une plus grande partie du spectre rouge visible. HB5 sert souvent de filtre de transmission rouge et IR polyvalent et à usage général.
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre optique coloré. Ils travaillent également avec des matériaux tels que les fenêtres en verre transparent et les feuilles d'acrylique/PMMA, et fabriquent des produits essentiels tels que des miroirs optiques et divers filtres de caméra.
