Avantages d'usine
*L'usine a une longue histoire dans le traitement à froid des composants optiques, à partir de 2004, ce qui lui confère une riche expérience et une accumulation professionnelle.
*Il possède une forte force technique, avec des processus de production avancés, des équipements mécaniques sophistiqués et des installations de test parfaites.
* L'usine lance en permanence des composants optiques de haute qualité et de haute technologie, y compris plus de 100 types de verre filtrant coloré optique et de fenêtre en verre transparent et de feuilles filtrantes de couleur, ainsi que du verre de quartz, du verre isolant thermique, du verre ultraviolet, du verre infrarouge, de la lentille optique, du prisme optique, des lentilles cylindriques, du verre sérigraphié, de la feuille acrylique/PMMA , etc.
*Avec des prix raisonnables, l'usine fournit des produits à coût élevé, qui peuvent répondre aux besoins de différents clients.
*La gestion de la qualité des produits est établie conformément au système standard international ISO9001, garantissant une qualité de produit fiable.
*L'usine peut garantir une livraison dans les délais, ce qui aide les clients à réduire les coûts de stock et à améliorer l'efficacité de la production.
Paramètre technique

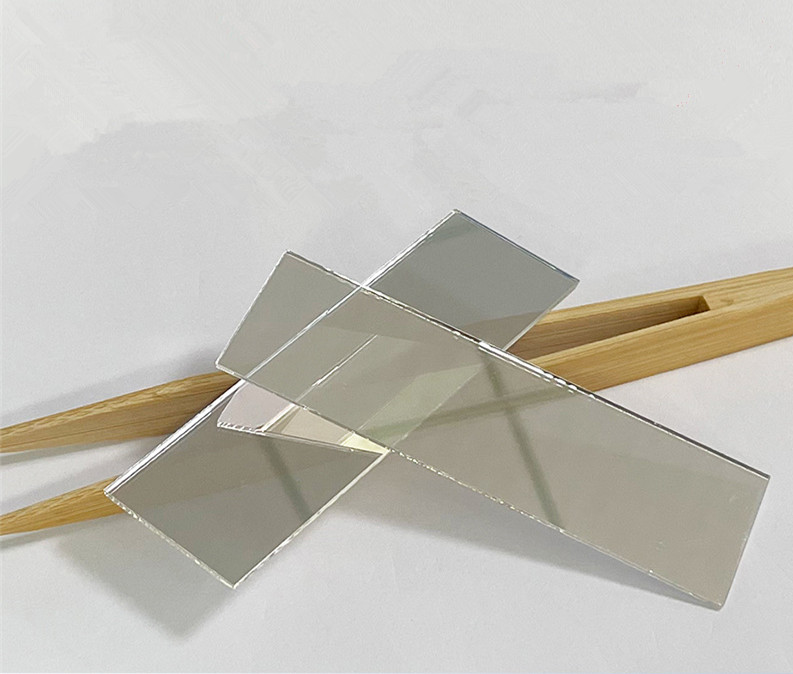

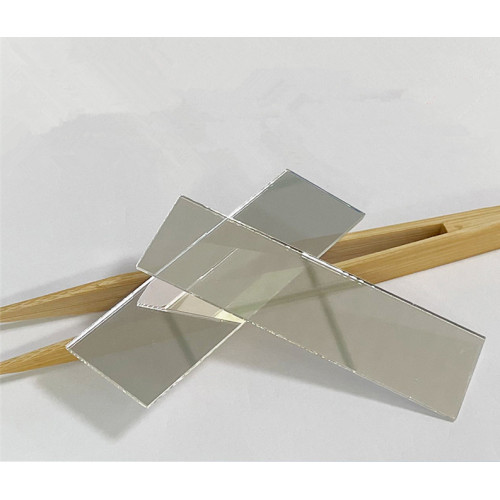

Les plaques de filtre optique séparateur de faisceau avec des rapports de 50/50, 30/70, 20/80, 10/90 et 40/60 sont des composants optiques de précision conçus pour diviser un faisceau lumineux incident en deux faisceaux séparés avec des distributions d'intensité (puissance) prédéfinies. Contrairement aux séparateurs de faisceau polarisants (PBS) qui séparent la lumière par état de polarisation, ces séparateurs de faisceau non polarisants divisent la lumière en fonction de l'intensité : par exemple, un séparateur 50/50 transmet 50 % de la lumière incidente et réfléchit les 50 % restants, tandis qu'un séparateur 10/90 transmet 10 % et réfléchit 90 % (ou vice versa, selon la conception). Le rapport spécifique est adapté aux besoins de l'application, garantissant une allocation flexible de la lumière pour des tâches telles que l'échantillonnage de signaux, l'imagerie ou l'étalonnage du système optique.
Principe de fonctionnement
Ces plaques séparatrices de faisceaux fonctionnent principalement via des interférences en couches minces ou des mécanismes de réflexion/transmission partielle :
- Séparateurs à revêtement diélectrique : la conception la plus courante pour des rapports précis. Un mince revêtement diélectrique multicouche est déposé sur un substrat en verre. L'épaisseur du revêtement et la composition du matériau (couches à indice de réfraction élevé/faible) sont conçues pour refléter un pourcentage spécifique de lumière incidente et transmettre le reste. Par exemple, le revêtement d'un séparateur 50/50 est optimisé pour équilibrer la réflexion et la transmission, tandis que le revêtement d'un séparateur 10/90 donne la priorité à une réflexion élevée et une faible transmission (ou vice versa) .
- Séparateurs absorbants (pour les besoins de faible précision) : Moins courants pour les applications hautes performances. Ceux-ci utilisent un revêtement métallique semi-transparent (par exemple, aluminium, argent) qui absorbe une partie de la lumière, le reste étant partagé entre la réflexion et la transmission. Cependant, ils présentent des pertes plus élevées et une stabilité de longueur d’onde plus faible par rapport aux modèles à revêtement diélectrique .
Dans les deux conceptions, la lumière incidente frappe la surface revêtue selon un angle spécifié (souvent 45° pour une division du faisceau à angle droit, ou 0° pour une division colinéaire), ce qui donne lieu à deux faisceaux avec le rapport d'intensité cible.
