Principales caractéristiques et avantages techniques
· Incidence standard de 45 degrés : conçu pour être installé à un angle précis de 45 degrés par rapport au faisceau lumineux entrant. Il s'agit de la configuration la plus courante pour les séparateurs de faisceau, dirigeant le faisceau réfléchi selon un angle pratique de 90 degrés par rapport à l'entrée.
· Rapport de division personnalisable : le rapport entre la lumière réfléchie (R) et la lumière transmise (T) peut être personnalisé en fonction des besoins de votre application. Les ratios courants comprennent :

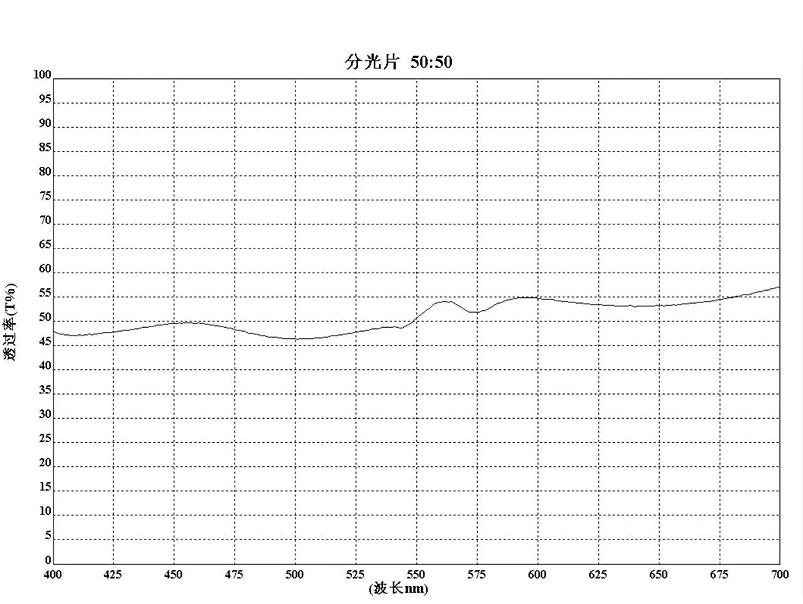

· 50/50 (non polarisant) : divise le faisceau d'entrée de manière égale en composants réfléchis et transmis.
· 70/30, 80/20, etc. : divise le faisceau selon des exigences spécifiques pour différents chemins optiques.
· Séparateur de faisceau polarisant (PBS) : transmet la lumière polarisée P et réfléchit la lumière polarisée S.
· Haute qualité optique : fabriqué à partir de verre optique poli avec précision ou de substrats en silice fondue. Les surfaces sont polies jusqu'à atteindre une planéité élevée avec une faible distorsion du front d'onde pour préserver la qualité de l'image et les caractéristiques du faisceau.
· Revêtements avancés à couche mince : la fonction de séparation du faisceau est obtenue grâce à des revêtements diélectriques avancés déposés sur le substrat. Ces revêtements sont :
· Durable et écologiquement stable : résistant à l'humidité, aux changements de température et à un nettoyage doux.
· Précis : conçu pour des plages de longueurs d'onde spécifiques dans le spectre visible.
· Faible absorption et images fantômes : les revêtements et substrats de haute qualité minimisent l'absorption de la lumière et réduisent les reflets secondaires indésirables (images fantômes), garantissant ainsi une efficacité et un contraste élevés.
---
Applications principales
Les séparateurs de faisceaux à 45 degrés sont des composants fondamentaux dans une vaste gamme de systèmes optiques :
· Imagerie et photographie : utilisé dans les viseurs d'appareils photo (en particulier les appareils photo SLR/DSLR), les systèmes de mise au point automatique et les instruments photométriques pour diviser la lumière entre un capteur et un oculaire.
· Systèmes laser : pour échantillonner une partie d'un faisceau laser pour la surveillance de la puissance ou le contrôle par rétroaction tout en laissant passer le faisceau principal.
· Interférométrie optique : composants clés des interféromètres comme l'interféromètre de Michelson, créant des chemins séparés pour que la lumière puisse voyager avant de se recombiner.
· Systèmes de projection : combinaison de lumière provenant de plusieurs sources (par exemple, LED rouges, vertes, bleues) ou division de la lumière pour une projection sur plusieurs écrans.
· Biotechnologie et microscopie : utilisé en microscopie à fluorescence (par exemple, dans les cubes filtrants) pour diriger la lumière d'excitation vers un échantillon et la fluorescence émise vers un détecteur.
· Télécommunications et détection : dans divers appareils de détection et de mesure optiques.
---
Pourquoi choisir nos filtres séparateurs de faisceau ?
· Fabrication sur mesure : nous pouvons produire des séparateurs de faisceau selon vos spécifications exactes, y compris la taille, l'épaisseur, le matériau du substrat (par exemple, N-BK7, silice fondue) et, plus important encore, le rapport de division et la plage de longueurs d'onde souhaités.
· Tolérance de précision : des contrôles stricts sur la planéité de la surface, le parallélisme et les performances du revêtement garantissent des performances constantes et fiables.
· Expertise technique : Notre équipe peut vous aider à sélectionner le type optimal de séparateur de faisceau (standard, polarisant, chromatique) pour votre application spécifique.
· Prix OEM compétitifs : les prix directs d'usine rendent nos composants idéaux pour l'intégration dans des produits à grand volume.
---
Contactez-nous pour un devis
Pour recevoir un devis ou une consultation technique, veuillez fournir les détails suivants :
· Dimensions souhaitées (par exemple, diamètre, longueur, largeur, épaisseur)
· Matériau du substrat (par exemple, N-BK7, silice fondue)
· Plage de longueurs d'onde (par exemple, 450-650 nm, entièrement visible)
· Rapport de division du faisceau (par exemple, 50 % de réflexion / 50 % de transmission)
· Application (par exemple, surveillance de la puissance laser, système d'imagerie)
Laissez-nous vous fournir le composant optique précis dont vous avez besoin pour tracer votre chemin vers le succès.
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre coloré optique, l’application de revêtements avancés pour créer du verre filtre de revêtement et la fabrication de prismes optiques et de lentilles assemblées précis. Ils travaillent également avec des matériaux tels que les fenêtres en verre transparent et les feuilles d'acrylique/PMMA, et fabriquent des produits essentiels tels que des miroirs optiques et divers filtres de caméra.
