1. Passe-bande court (SBP) :
· Ceci définit la fonction principale du filtre. Un filtre "Short BandPass" permet de passer un bloc contigu de longueurs d'onde plus courtes tout en bloquant les longueurs d'onde plus longues. Dans ce cas, il transmet la lumière depuis la limite inférieure (par exemple, ~ 400 nm) jusqu'à une longueur d'onde de coupure spécifique (personnalisable entre 680 nm et moins), rejetant la lumière à des longueurs d'onde plus longues (par exemple, au-dessus de 680 nm).

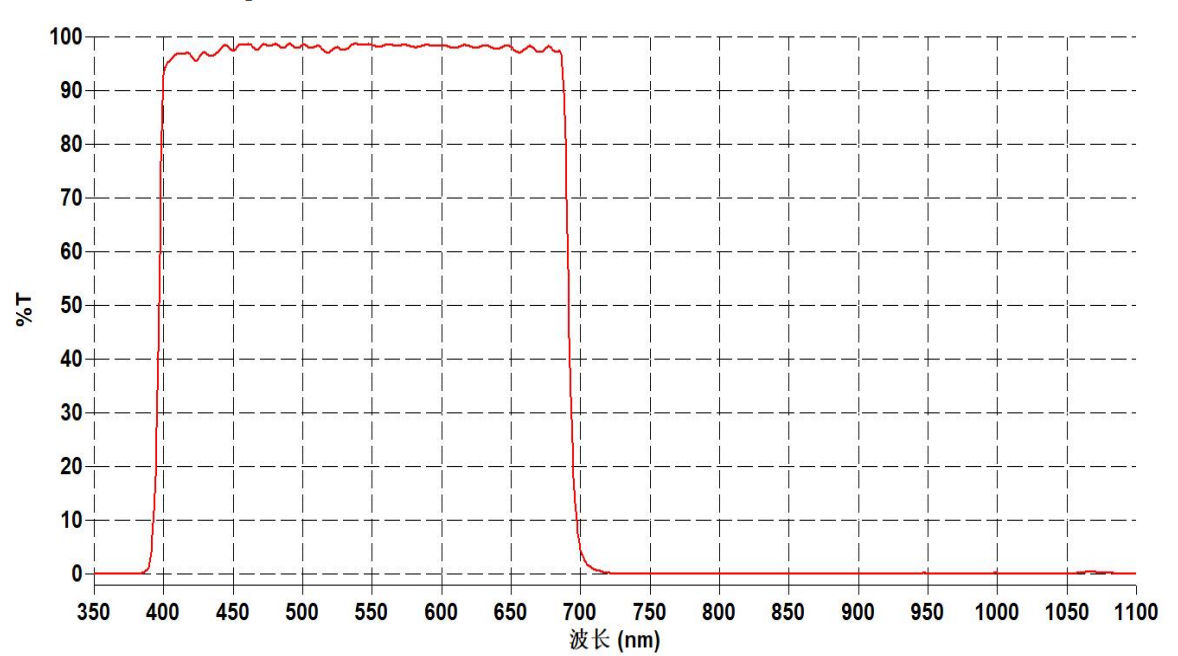

2. Plage spectrale (400 nm à 680 nm) :
· Ceci indique la fenêtre de fonctionnement de la longueur d'onde de coupure du filtre. Le filtre est conçu pour que son bord supérieur de bande passante (le point où la transmission chute) soit réglé sur une valeur spécifique dans cette plage. Par exemple, il pourrait être personnalisé pour transmettre toute la lumière de ~ 400 nm à 550 nm, ou de ~ 400 nm à 650 nm, etc., bloquant tout aux longueurs d'onde plus longues (rouge et proche infrarouge).
3. Transmission moyenne >95 % :
· Il s'agit d'une mesure de l'efficacité du filtre dans sa bande passante désignée. Une transmission supérieure à 95 % signifie que plus de 95 % de la lumière incidente dans la région transmise traverse le filtre. Cette efficacité élevée est cruciale pour les applications où la force du signal et le débit du système sont essentiels, minimisant la perte de lumière et maintenant la luminosité.
4. Blocage OD3 (densité optique 3) :
· Cela quantifie la capacité du filtre à rejeter la lumière indésirable en dehors de sa bande passante, en particulier dans la région de blocage (les longueurs d'onde les plus longues dans ce cas). Un indice OD3 signifie que le filtre atténue la lumière dans la zone de blocage d'un facteur de 10³, ne laissant passer que 0,1 % de cette lumière indésirable. Cela garantit un contraste élevé en réduisant considérablement le bruit provenant de la lumière hors bande.
5. Verre filtrant/verre optique :
· Ce terme implique souvent que le filtre est fabriqué à l'aide de verre coloré à base d'absorption (par exemple, verre des séries Schott BG ou OG) ou d'une combinaison de verre d'absorption et de revêtements interférentiels en couches minces. Ces verres absorbent intrinsèquement des longueurs d'onde spécifiques, offrant ainsi une solution de blocage robuste et souvent plus rentable, qui est ensuite renforcée par des revêtements pour affiner le bord de transition et atteindre une transmission de bande passante élevée de 95 %.
Applications typiques : Ce filtre est idéal pour les applications nécessitant une isolation du spectre visible du rayonnement infrarouge (IR) indésirable :
· Microscopie à fluorescence : bloque la lumière d'excitation IR tout en transmettant le signal d'émission visible.
· Protection de la vision industrielle et de la caméra CCD/CMOS : bloque la lumière infrarouge pour éviter le flou et garantir la précision des couleurs, car les capteurs en silicium sont sensibles dans la plage IR.
· Spectroscopie : isolement de bandes spectrales visibles spécifiques pour analyse.
· Photothérapie et éclairage biomédical : fournit une lumière visible précise pour le traitement tout en filtrant les longueurs d'onde IR potentiellement nocives génératrices de chaleur.
· Divertissement et éclairage de scène : création d'effets de couleurs nets et lumineux en transmettant uniquement la bande de couleurs souhaitée.
Résumé : Essentiellement, un verre filtrant passe-bande court optique OD3 personnalisé à transmission de 95 % de 400 nm à 680 nm est un composant très efficace et spécifique à l'application qui offre :
· Longueur d'onde de coupure personnalisable dans le spectre visible.
· Débit élevé avec une transmission >95 % dans la bande passante.
· Blocage IR efficace avec performances OD3.
· Performances robustes, exploitant souvent les propriétés inhérentes du verre optique.
Il s'agit de la solution idéale pour transmettre sélectivement une large bande de lumière visible tout en garantissant que les longueurs d'onde plus longues indésirables sont efficacement éliminées, en protégeant les capteurs et en améliorant le rapport signal/bruit.
