Spécifications clés décodées :
1. Plage de longueurs d'onde (350 nm - 1650 nm) :
· Ceci indique le spectre de fonctionnement du filtre. Il peut être personnalisé en fonction d'une longueur d'onde centrale (CWL) n'importe où dans les régions ultraviolette (350 nm), visible (400-700 nm) et proche infrarouge (700-1 650 nm). Cela le rend incroyablement polyvalent pour un large éventail d’applications, de la microscopie à fluorescence aux systèmes laser et aux télécommunications.
2. Passe-bande étroit :
· C'est la fonction principale du filtre. Il ne laisse passer qu’une bande de lumière très étroite, agissant comme une porte précise pour les photons.

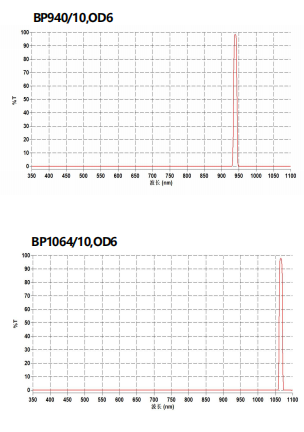

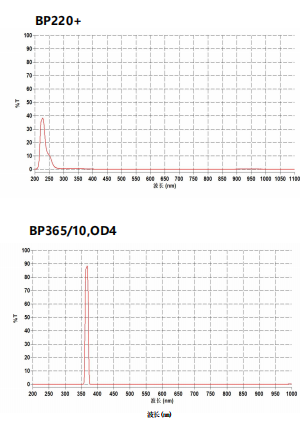

3. FWHM 10 nm (pleine largeur à moitié maximum) :
· C'est le paramètre critique qui définit le degré d'étroitesse de la bande passante. Il mesure la bande passante du filtre à 50 % de son point de transmission maximal. Un FWHM de 10 nm signifie que le filtre ne transmettra la lumière que dans une fenêtre d'environ 10 nanomètres de large centrée sur la longueur d'onde cible. Par exemple, un filtre avec un CWL de 785 nm transmettrait la lumière d'environ 780 nm à 790 nm. Cette haute résolution spectrale est essentielle pour distinguer les raies spectrales rapprochées.
4. OD5 (densité optique 5) :
· Cela quantifie la capacité du filtre à bloquer la lumière indésirable en dehors de sa bande passante. Un indice OD5 est exceptionnellement élevé. Cela signifie que pour les longueurs d'onde qu'il est conçu pour rejeter, le filtre atténue (ou bloque) la lumière d'un facteur 10⁵, ne laissant passer que 0,001 % de cette lumière. Cela garantit un rapport signal/bruit très élevé en éliminant la lumière de fond et les rayonnements parasites.
5. Filtres d'interférence :
· Ceci décrit la technologie derrière le filtre. Il est construit en déposant des dizaines de fines couches alternées de matériaux ayant différents indices de réfraction (par exemple, SiO₂, TiO₂, Ta₂O₅) sur un substrat de verre. Les ondes lumineuses réfléchies entre ces couches interfèrent de manière constructive à la longueur d'onde souhaitée (en passant à travers) et interfèrent de manière destructrice à toutes les autres longueurs d'onde (en étant annulées). Ce processus permet un contrôle précis de la bande passante (FWHM) et du blocage (OD).
Applications typiques : Ces filtres sont indispensables dans les domaines qui nécessitent une précision spectrale extrême :
· Spectroscopie : isolement de raies d'émission/absorption atomiques ou moléculaires spécifiques.
· Microscopie et imagerie à fluorescence : isolation des longueurs d'onde d'excitation ou d'émission avec un contraste élevé.
· Systèmes laser : nettoyage des lignes laser ou isolation de longueurs d'onde laser spécifiques.
· Télécommunications (en particulier pour les CWL autour de 1 310 nm ou 1 550 nm) : sélection de canaux dans les systèmes de multiplexage par répartition en longueur d'onde dense (DWDM).
· Photographie astronomique : isoler la lumière d'éléments spécifiques dans les objets célestes (par exemple, filtres H-alpha).
· Détection biomédicale et analyse chimique : détection de marqueurs biologiques ou chimiques spécifiques.

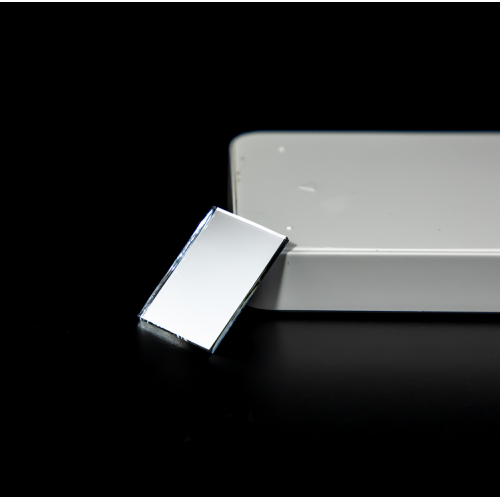

Résumé : Essentiellement, un filtre à interférences étroites personnalisé 350 nm-1 650 nm FWHM 10 nm OD5 est un composant optique haut de gamme qui offre :
· Longueur d'onde centrale personnalisable sur un vaste spectre.
· Sélectivité exceptionnelle avec son passe-bande étroit de 10 nm.
· Performance de blocage supérieure avec un rejet hors bande OD5. C'est la solution idéale pour les ingénieurs et les scientifiques qui ont besoin de travailler avec un signal lumineux précis et de haute pureté dans un environnement optique bruyant.
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre coloré optique, l’application de revêtements avancés pour créer du verre filtre de revêtement et la fabrication de prismes optiques et de lentilles assemblées précis. Ils travaillent également avec des matériaux tels que les fenêtres en verre transparent et les feuilles d'acrylique/PMMA, et fabriquent des produits essentiels tels que des miroirs optiques et divers filtres de caméra.
