Spécifications clés décodées :
1. Filtre passe-long (LP) :
· Ceci définit la fonction principale du filtre. Un filtre LongPass a une longueur d’onde de coupure spécifique. Il rejette (bloque) les longueurs d'onde plus courtes (généralement la lumière ultraviolette et visible) et transmet (laisse passer) les longueurs d'onde plus longues (généralement la lumière proche infrarouge et infrarouge).
2. Longueur d'onde de coupure à 780 nm :
· La longueur d'onde de 780 nm est le point critique de transition. Le filtre est conçu pour avoir une forte augmentation de la transmission à partir de 780 nm ou environ. La définition exacte de la coupure (par exemple, la longueur d'onde à 50 % de la transmission maximale) peut être personnalisée. Cela place le bord du filtre précisément à la limite entre la lumière visible rouge foncé et le spectre proche infrarouge (NIR).
3. Revêtement personnalisé :
· C'est le différenciateur clé. Le filtre commence par un substrat de verre coloré spécialisé (par exemple, de type Schott RG ou équivalent) qui fournit un blocage inhérent basé sur l'absorption des longueurs d'onde plus courtes. Un « revêtement personnalisé » fait référence à des revêtements interférentiels à couche mince exclusifs et spécifiques à une application déposés sur ce verre.
· Le revêtement est personnalisé pour :
· Aiguisez le bord de transition : faites le saut du blocage à la transmission plus raide.
· Améliorer la transmission : maximiser le débit dans la bande passante (par exemple, atteindre une transmission > 90 % à partir de 800 nm et au-delà).
· Améliorer le blocage : augmentez la densité optique (OD) dans la bande de rejet (généralement à OD4+ ou plus, ce qui signifie <0,01 % de transmission).
· Durabilité : assurer une robustesse environnementale (par exemple, résistance à l'humidité, nettoyage facile).
4. Verre de filtre optique :
· L'utilisation d'un substrat en verre à absorption est cruciale. Il fournit un blocage profond et large des longueurs d'onde plus courtes (par exemple, l'ensemble du spectre visible), ce qui est souvent supérieur à ce que les revêtements peuvent réaliser seuls. La combinaison du substrat en verre absorbant et du revêtement en couche mince personnalisé donne un filtre aux performances, à la durabilité et à la valeur exceptionnelles.

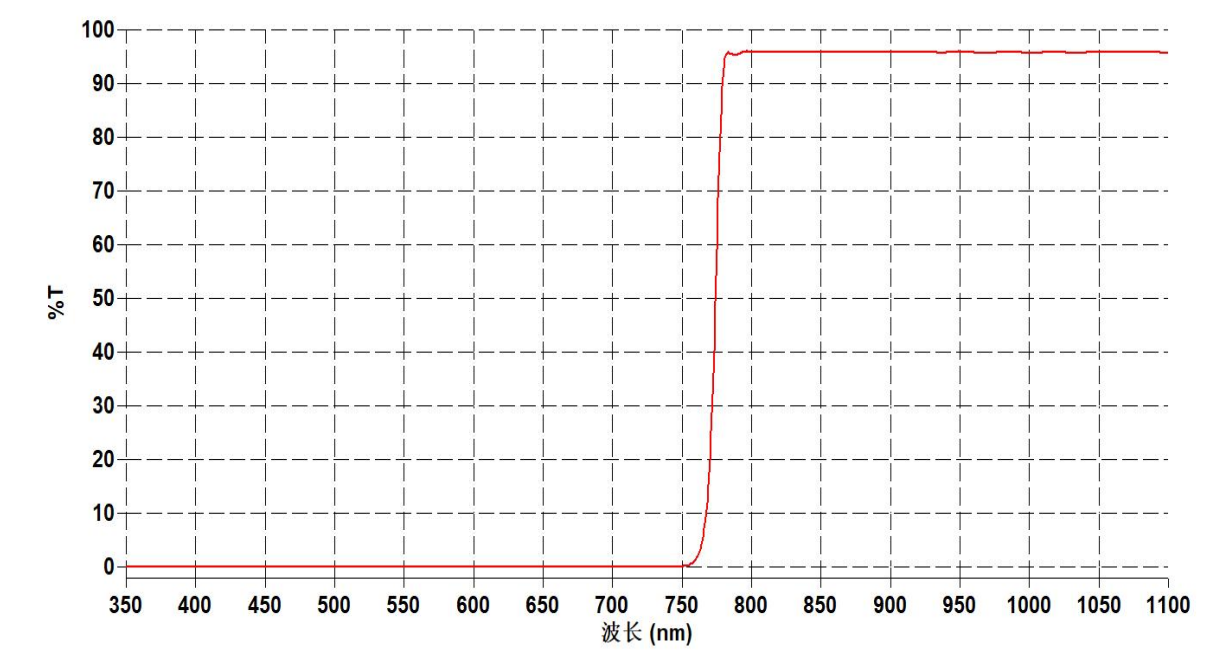

Caractéristiques de performance typiques :
· Bande de rejet (blocage) : blocage puissant des longueurs d'onde inférieures à 780 nm (par exemple, des UV à la lumière visible). Les performances de blocage peuvent souvent atteindre OD4-OD6 (transmission de 0,01 % à 0,0001 %).
· Bande passante (transmission) : transmission élevée de longueurs d'onde supérieures à 800 nm (par exemple, 800 nm à 1 700 nm ou au-delà), généralement > 90 % de transmission moyenne.
· Raideur : Le revêtement personnalisé permet une transition très nette entre les états de blocage et de transmission.
Applications principales : ce filtre est essentiel dans les applications où l'isolation de la lumière NIR de la lumière visible est essentielle :
· Protection de la vision industrielle et des capteurs en silicium : l'application la plus courante. Les caméras CCD et CMOS à base de silicium sont très sensibles à la lumière NIR (700 nm-1 100 nm), ce qui provoque un flou et une reproduction imprécise des couleurs. Ce filtre est placé sur un capteur ou une source de lumière pour bloquer la lumière visible (<780 nm) tout en laissant passer l'éclairage NIR (par exemple, 850 nm), créant ainsi un système d'éclairage invisible pour la surveillance, l'inspection ou l'authentification biométrique (par exemple, reconnaissance de l'iris).
· Microscopie à fluorescence : utilisée comme filtre d'émission pour isoler les signaux de fluorescence ou de phosphorescence de longueur d'onde longue de la lumière d'excitation de longueur d'onde plus courte.
· Spectroscopie : isolement de la partie NIR d'un spectre pour analyse dans le cadre d'un échantillonnage chimique ou biologique.
· Systèmes laser : nettoyage des faisceaux laser en transmettant la longueur d'onde infrarouge fondamentale tout en bloquant la lumière résiduelle de longueur d'onde plus courte.
Résumé : Essentiellement, un verre filtrant optique passe-long 780 nm à revêtement personnalisé est un composant hybride haute performance qui offre :
· Contrôle spectral de précision : coupure nette à la limite critique de 780 nm.
· Blocage profond : Excellent rejet de la lumière visible grâce au substrat en verre absorbant.
· Transmission NIR élevée : passage efficace de la lumière infrarouge grâce au revêtement antireflet personnalisé.
· Conception spécifique à l'application : L'aspect « personnalisé » garantit que le filtre est optimisé pour son rôle spécifique, qu'il nécessite un blocage ultime, un bord le plus tranchant ou une durabilité maximale.
Il s’agit de la solution idéale pour séparer de manière fiable et efficace la lumière visible et proche infrarouge, ce qui en fait la pierre angulaire des systèmes modernes d’imagerie, de détection et d’optique.
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre coloré optique, l’application de revêtements avancés pour créer du verre filtre de revêtement et la fabrication de prismes optiques et de lentilles assemblées précis. Ils travaillent également avec des matériaux tels que les fenêtres en verre transparent et les feuilles d'acrylique/PMMA, et fabriquent des produits essentiels tels que des miroirs optiques et divers filtres de caméra.
