Spécification:
Caractéristiques clés

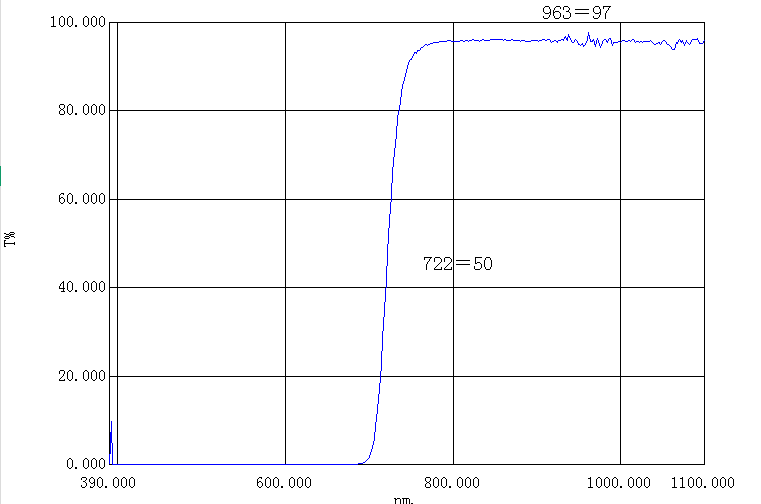

1. Performances spectrales :
· Fonction : Il présente une transition nette du blocage à la transmission proche de 720 nm.
· Bande de transmission : transmission élevée (~ 90 % ou plus) de la lumière proche infrarouge (NIR) d'environ 720 nm à environ 1 100-1 200 nm (la plage de sensibilité typique des capteurs à base de silicium).
· Bande de blocage : blocage élevé (atténuation) de la lumière visible d'environ 400 nm à juste en dessous de 720 nm. Le niveau de blocage est mesuré en densité optique (OD) ; un bon filtre peut avoir une OD de 4+ (ce qui signifie qu'il transmet moins de 0,01 % de la lumière visible).
2. Substrat : Polycarbonate (PC)
· Avantages :
· Haute résistance aux chocs : le polycarbonate est extrêmement résistant et incassable, ce qui le rend idéal pour les applications où le verre pourrait se briser.
· Léger : nettement plus léger que les substrats en verre.
· Rentable : généralement moins coûteux à fabriquer, en particulier pour les grandes feuilles ou les volumes élevés.
· Facilité de fabrication : peut être facilement coupé, moulé et percé dans des formes et des tailles personnalisées.
· Inconvénients :
· Résistance aux rayures inférieure : plus doux que le verre, il est donc plus sujet aux rayures sans manipulation soigneuse.
· Stabilité thermique inférieure : peut se déformer ou se dégrader à des températures élevées par rapport au verre.
· Clarté optique : bien qu'elle soit bonne, elle peut ne pas atteindre le même niveau d'homogénéité et de faible autofluorescence qu'un verre optique de haute qualité.
Fonction principale : isolation de la lumière infrarouge
L'objectif principal de ce filtre est d'isoler la composante IR de la lumière. Il est utilisé comme filtre bloquant pour empêcher la lumière visible d’atteindre un capteur, garantissant ainsi que seules les informations infrarouges sont capturées.
Applications courantes
Ce type de filtre est omniprésent dans l’électronique grand public et l’imagerie industrielle :
1. Caméras IR et caméras de sécurité (Vision nocturne) : Il s'agit de l'application la plus courante. Il est placé devant le capteur d’image.
· Objectif : bloquer la lumière visible pendant la journée pour améliorer le contraste de l'image et fonctionner en conjonction avec des LED IR (qui émettent de la lumière à ~ 850 nm ou ~ 940 nm) pour un éclairage nocturne invisible. Le filtre garantit que la caméra ne voit que la lumière infrarouge qu'elle émet, et non la lumière visible ambiante.
2. Récepteurs de télécommande : trouvés dans les téléviseurs, les décodeurs et autres appareils.
· Objectif : À placer sur la diode du récepteur IR. Il bloque la lumière ambiante visible et fluorescente (qui peut provoquer des interférences) et ne laisse passer que le signal IR spécifique (généralement autour de 940 nm) de la télécommande, garantissant ainsi un fonctionnement fiable.
3. Systèmes de vision industrielle et de tri : utilisés dans l’automatisation industrielle.
· Objectif : Visualiser des objets en fonction de leurs propriétés de réflexion ou d'absorption IR, qui peuvent être invisibles à l'œil humain. Ceci est utile pour la classification des matériaux, le contrôle qualité et le tri agricole.
4. Détection biométrique et de présence : utilisée dans les appareils qui utilisent l'IR pour des fonctions telles que la reconnaissance faciale, le suivi oculaire ou la simple détection de présence.
Comment cela fonctionne dans un système de caméra
Une caméra de sécurité typique à « vision nocturne » a souvent deux modes :
· Mode jour : un filtre anti-IR est déplacé mécaniquement devant le capteur pour bloquer la lumière IR et permettre uniquement la lumière visible pour une reproduction précise des couleurs.
· Mode nuit : le filtre anti-IR s'éloigne et ce filtre IR passe-long 720 nm reste fixe devant le capteur. Désormais, la lumière visible est bloquée et le capteur capte uniquement la lumière IR de l'environnement, qui est éclairée par des LED IR intégrées.
Considérations importantes
· Angle d'incidence : comme la plupart des filtres, la longueur d'onde de coupure peut légèrement se décaler si la lumière la frappe sous un angle sévère.
· Rayures : En raison du substrat en polycarbonate, la manipulation et le nettoyage doivent être effectués avec précaution (par exemple avec un chiffon en microfibre) pour éviter de rayer la surface douce.
· Évaluation environnementale : vérifiez les spécifications de résistance à l'humidité et aux produits chimiques en cas d'utilisation dans des environnements difficiles.
En résumé, un filtre IR PC passe-long 720 nm est une solution robuste et économique pour transmettre sélectivement la lumière infrarouge tout en rejetant la lumière visible. Sa construction en polycarbonate le rend idéal pour les applications durables et à grand volume telles que les caméras de sécurité et l'électronique grand public, où sa résistance aux chocs et son faible coût l'emportent sur les performances optiques supérieures du verre.
Haian Subei Optical Glass Factory est spécialisée dans la fabrication et le traitement de précision d’une large gamme de composants optiques. Leurs capacités incluent la production de verre filtre optique coloré. Ils travaillent également avec des matériaux tels que les fenêtres en verre transparent et les feuilles acryliques/PMMA, et fabriquent des produits essentiels tels que des miroirs optiques et divers filtres de caméra.
