Principales caractéristiques et caractéristiques :
1. Technologie de filtre absorbant : La série HB fonctionne sur le principe de l’absorption. Le verre est imprégné d'ions et de composés métalliques spécifiques (par exemple, le séléniure de cadmium) pendant le processus de fusion. Ces composés absorbent les photons à haute énergie (longueurs d’onde plus courtes), permettant ainsi le passage de la lumière rouge et IR à faible énergie.
2. Longueur d'onde de coupure définie : le filtre est caractérisé par son bord de "coupure", la longueur d'onde à laquelle il commence à transmettre la lumière de manière significative (souvent définie comme le point de transmission de 50 %). La série HB propose différentes qualités (par exemple HB610, HB630, HB650) avec différents points de coupe pour répondre à des besoins spécifiques.
3. Transmission élevée dans la bande passante : Ces filtres offrent une transmission très élevée (généralement >85 % et souvent >90 %) dans leur bande passante : le spectre rouge et proche infrarouge. Cela garantit un débit maximal du signal souhaité.
4. Blocage profond dans la bande d'arrêt : les filtres HB offrent un excellent blocage (la densité optique peut dépasser OD 4 ou plus) dans les régions ultraviolettes, bleues visibles et vertes. Cela isole efficacement la partie rouge du spectre.
5. Durabilité supérieure et stabilité environnementale : en tant qu'éléments en verre solide, ils sont très résistants aux rayures, à l'humidité, aux fluctuations de température et à l'exposition prolongée à la lumière. Cela les rend idéaux pour une utilisation dans des environnements industriels ou extérieurs difficiles où les revêtements en couche mince peuvent se dégrader.
6. Sensibilité angulaire minimale : contrairement aux filtres interférentiels, dont les performances varient en fonction de l'angle d'incidence, les performances des filtres absorbants en verre coloré restent constantes quel que soit l'angle de vision. Il s’agit d’un avantage essentiel dans de nombreux systèmes d’éclairage et d’imagerie.
7. Rentabilité : Pour les applications ne nécessitant pas de bord spectral extrêmement net, les filtres en verre coloré constituent une solution robuste et économique.
Comment ça marche :
L’action filtrante est intrinsèque au matériau. La composition chimique du verre amène les électrons à absorber l’énergie des photons de courte longueur d’onde. Cette énergie est dissipée sous forme d'une petite quantité de chaleur, tandis que les photons de longueur d'onde plus longue, qui n'ont pas l'énergie nécessaire pour être absorbée, traversent le verre pratiquement sans entrave.
Applications principales :
· Safelights pour chambre noire : l'application la plus traditionnelle. Les filtres HB sont utilisés dans les chambres noires photographiques pour fournir un éclairage sûr qui n'exposera pas les films et papiers photographiques orthochromatiques et panchromatiques.
· Vision industrielle et inspection industrielle : utilisé pour améliorer le contraste afin de détecter des caractéristiques spécifiques, de lire des marques rouges ou des codes-barres, d'inspecter des PCB ou de trier des objets par couleur.
· Éclairage agricole : utilisé dans les systèmes d'éclairage horticoles pour adapter les spectres lumineux à la croissance des plantes et à la photomorphogenèse, en particulier dans la région du rouge lointain.
· Protection et isolation des capteurs : utilisé comme fenêtre de protection pour les capteurs afin de bloquer la lumière visible indésirable tout en laissant passer le rayonnement infrarouge, ou pour isoler le canal rouge dans les systèmes multi-capteurs.
· Éclairage de circulation et de signalisation : utilisé dans les filtres pour les feux de circulation et les feux de signalisation pour créer un signal rouge pur et à contraste élevé.
· Photographie et cinématographie : utilisé pour les effets artistiques, la photographie scientifique et comme filtre pour la photographie infrarouge en noir et blanc.
· Effets d'éclairage et de scène : utilisé dans l'éclairage théâtral et architectural pour créer des effets de lumière rouge spécifiques.

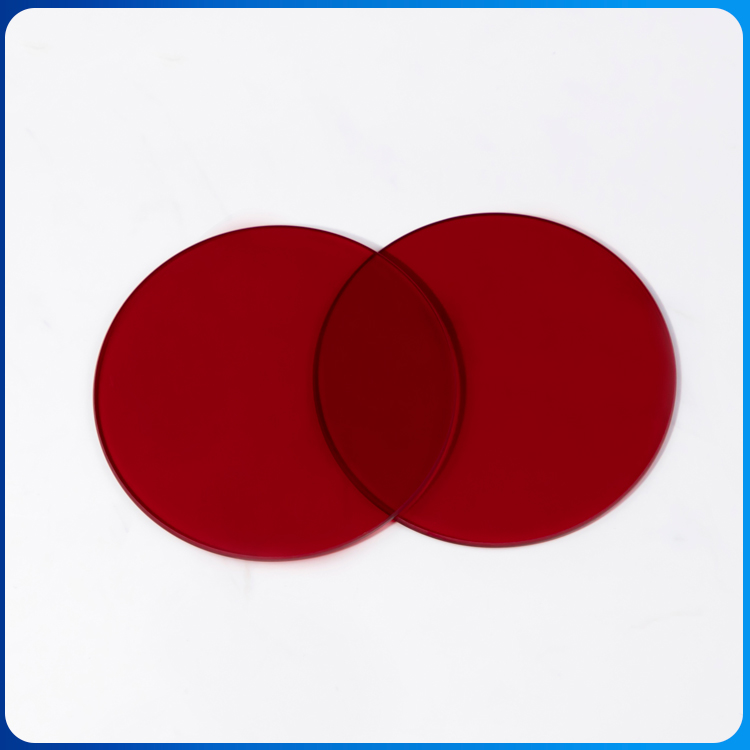

Nomenclature commune :

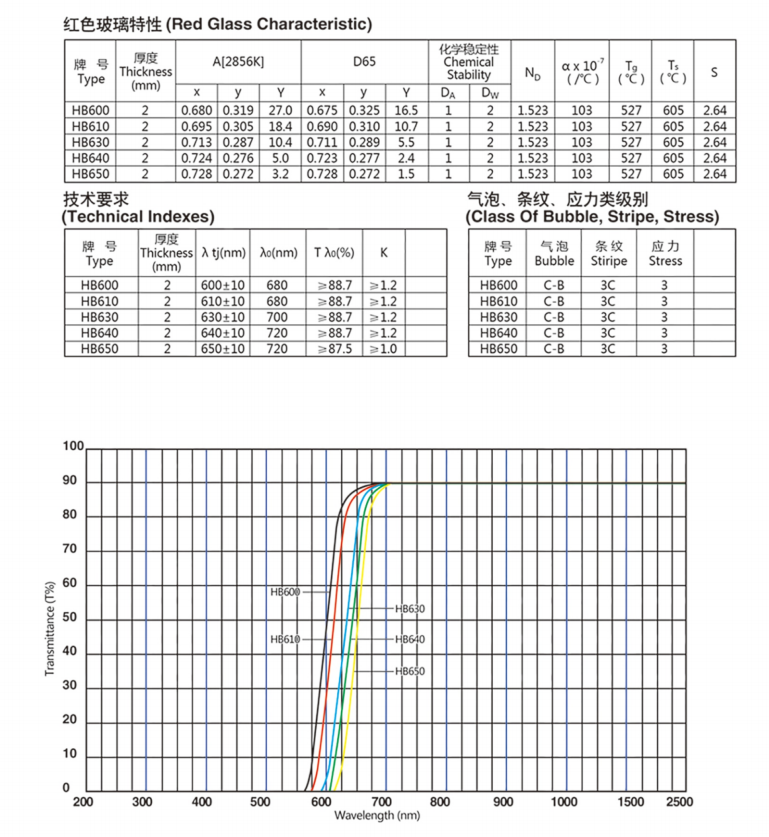

Le nom du modèle est généralement suivi d'un nombre indiquant sa longueur d'onde de coupure approximative en nanomètres. Par exemple:
· HB610 : commence à transmettre autour de 610 nm (orange-rouge).
· HB650 : un filtre rouge foncé commun, coupant autour de 650 nm.
· HB700 : un filtre rouge très profond, transmettant principalement la lumière rouge foncé et proche infrarouge.
Comparaison avec les filtres d'interférence :
Caractéristique Filtre rouge d'interférence série HB (verre coloré)
Technologie Absorption Interférence en couche mince
Bord coupé progressif très tranchant
Sensibilité angulaire Aucune Élevée (décalage avec l'angle)
Résistance environnementale Excellente Bonne (mais le revêtement peut être vulnérable)
Coût Généralement inférieur Généralement supérieur
Verre filtrant coloré optique
Filtres de caméra
Lentille optique
En résumé, le filtre en verre de couleur rouge de la série HB est un composant polyvalent, robuste et fiable. Sa nature absorbante et sa construction en verre solide en font le choix privilégié pour les applications exigeantes dans l'industrie, la science et la photographie où des performances et une longévité constantes sont primordiales.
